Подробная информация о продукте:
|
| Соответствие HDMI: | HDMI 1,4 | Соответствие HDCP: | HDCP 1,4 |
|---|---|---|---|
| Видео- ширина полосы частот: | 4.95Gbps | Видео- разрешения: | максимум до 1920× 1080P@60Hz |
| Глубина цвета: | 8-разрядный | Цветовое пространство: | RGB, 4:4 YCbCr: 4, 4:2 YCbCr: 2 |
| Сетноые-аналогов аудио форматы: | LPCM2.0 44.1KHz 48KHz | Предохранение от ESD: | модель Человеческ-тела: ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
| Порты входных сигналов: | тип a 4x HDMI [19-pin женское] 1x SEVICER [микро- USB, уточняет порт] | Порты выввода: | тип аудио 1x 1x HDMI VGA 1x a [19-pin женского] [VGA-D] [стерео Мини-Джек 3.5mm] |
| Снабжение жилищем: | Приложение металла | Цвет: | Черный |
| Размеры: | 185mm (w) ×111.8mm (d) ×21mm (h) | Вес: | 500g |
| Электропитание: | Входной сигнал: AC100~240V 50/60Hz, вывело наружу: DC12V/1A (стандарты US/EU, CE/FCC/UL аттестовали) | Расход энергии: | 5.28W (максимальное) |
| Рабочая температура: | 0°C | 40°C/32°F | 104°F | Температура хранения: | -20°C | 60°C/-4°F | 140°F |
| Относительная влажность: | RH 20~90% (не-конденсировать) | ||
| Выделить: | 4x1 Multiviewer,Квадрацикл 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
Разрешение квадрацикла 4x1 Multiviewer максимальное 1920×1080P 60Hz HDMI видео-
Мульти-телезритель квадрацикла HDMI 4×1
1. введение
Мульти-телезритель квадрацикла высокой эффективности 4×1 поддерживает 4 маршрута HDMI высокое содержание входного сигнала определения было показано на одном экране HDMI и одном экране VGA одновременно. Он поддерживает сетноой-аналогов аудио выход который может быть выбранным различным источником входящего потока. Поддерживает 5 режимов работы монитора мульти-взгляда. Разрешение выхода можно отрегулировать и поддерживает максимум до 1920× 1080@60Hz. Продукт можно контролировать через фронт - кнопка и дистанционное управление панели.
2. особенности
☆ HDMI 1,4, HDCP 1,4 уступчивое
Разрешение входного сигнала ☆ может автоматизировать опознавание.
(480i~1080P60,800x600~1920x1080)
Разрешение выхода ☆ может быть выбрано кнопкой на-панели и дистанционным управлением, максимумом до 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
Аудио поддержки LPCM 2CH ☆
☆ поддерживает режимы 1/2/4 мульти-взглядов окон
Управление ☆ через кнопку и дистанционное управление на-панели
3. Содержание пакета
①Мульти-телезритель квадрацикла 1× HDMI 4×1
②Переходник силы DC 1× 12V/1A
③Дистанционное управление 1×
④2× устанавливая уши
⑤Руководство потребителя 1×

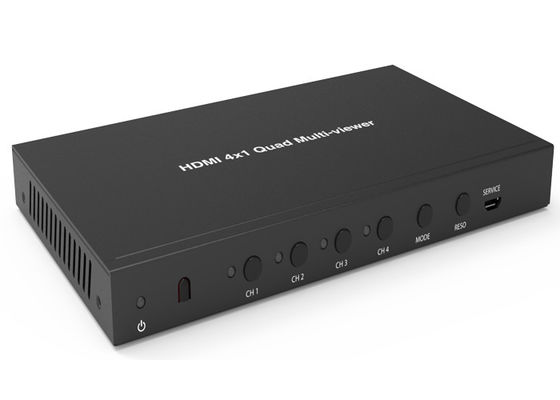

По мере того как ниже изображения для Мульти-телезрителя квадрацикла HDMI 4×1.
4. спецификации
|
Технический |
|
|
Соответствие HDMI |
HDMI 1,4 |
|
Соответствие HDCP |
HDCP 1,4 |
|
Видео- ширина полосы частот |
4.95Gbps |
|
Видео- разрешения |
максимум до 1920× 1080P@60Hz |
|
Глубина цвета |
8-разрядный |
|
Цветовое пространство |
RGB, 4:4 YCbCr: 4, 4:2 YCbCr: 2 |
|
Сетноые-аналогов аудио форматы |
LPCM2.0 44.1KHz 48KHz |
|
Предохранение от ESD |
модель Человеческ-тела: ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
|
Соединения |
|
|
Порты входных сигналов |
тип a 4x HDMI [19-pin женские] 1x SEVICER [микро- USB, уточняет порт] |
|
Порты выввода |
тип a 1x HDMI [19-pin женские] VGA 1x [VGA-D] аудио 1x [стерео Мини-Джек 3.5mm] |
|
Механический |
|
|
Снабжение жилищем |
Приложение металла |
|
Цвет |
Черный |
|
Размеры |
185mm (w) ×111.8mm (d) ×21mm (h) |
|
Вес |
500g |
|
Электропитание |
Входной сигнал: AC100~240V 50/60Hz, вывело наружу: DC12V/1A (Стандарты US/EU, CE/FCC/UL аттестовали) |
|
Расход энергии |
5.28W (максимальное) |
|
Работать Температура |
0°C | 40°C/32°F | 104°F |
|
Температура хранения |
-20°C | 60°C/-4°F | 140°F |
|
Относительная влажность |
RH 20~90% (не-конденсировать) |
5. управления и функции деятельности

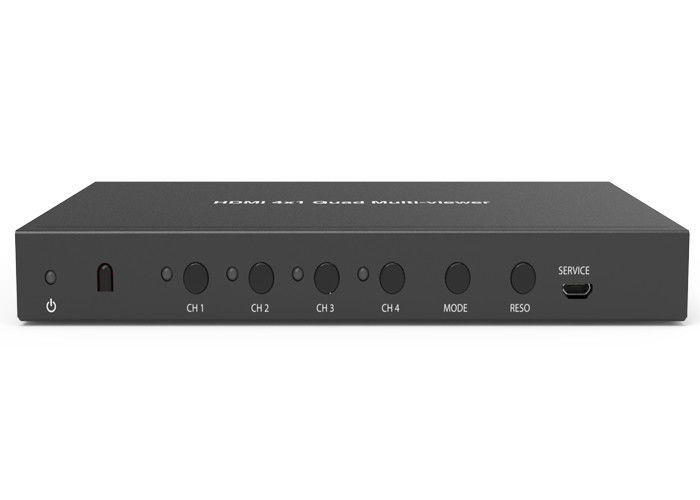

5,1 фронт - панель
|
Номер |
Имя |
Описание функции |
|
1 |
СИД СИЛЫ |
СИД осветит зеленое когда блок работа, красная когда блок в режиме ожидания. |
|
2 |
Инфракрасн |
Окно приемника инфракрасн. Оно признавает сигнал дистанционного управления этого прибора только. |
|
3 |
Кнопка CH1/CH2/CH3/CH4 |
Отборная кнопка канала входного сигнала (пожалуйста см. «описание детали 6. режимов работы монитора»). |
|
4 |
Кнопка РЕЖИМА |
Отожмите эту кнопку к циклическому выходу режима работы монитора выбора (пожалуйста см. «описание детали 6. режимов работы монитора»). Отожмите эту кнопку до 5s, экран выхода полноэкранный и равный дисплей пропорции. |
|
5 |
RESO |
Задействуя отборное различное разрешение выхода. Отожмите эту кнопку до 5s к открытию или заключительной рамке дисплея окна. |
|
6 |
Порт ОБСЛУЖИВАНИЯ |
Обновление Fireware использовало. (Изготовьте пользу только.) |

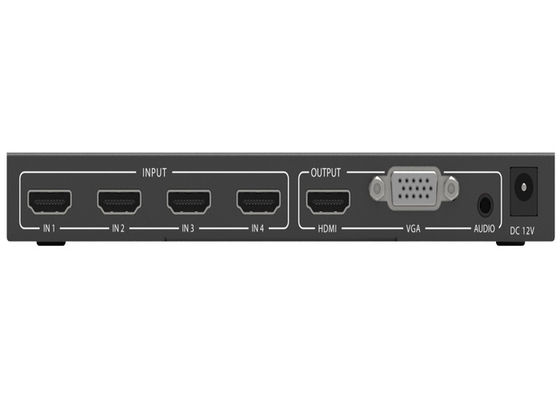

5,2 задняя панель
|
Номер |
Имя |
Описание функции |
|
1 |
ВХОДНОЙ СИГНАЛ HDMI |
Соединитесь с прибором источника HDMI как DVD игрок или PS4. |
|
2 |
HDMI ВЫВЕЛО НАРУЖУ |
Соединитесь с дисплейным устройством HDMI как ТВ или репроектор. |
|
3 |
VGA ВЫВЕЛ НАРУЖУ |
Порт выввода VGA, этот гаван выходной сигнал это же как порт выввода HDMI. |
|
4 |
АУДИО ВЫХОД |
Сетноой-аналогов порт аудио выхода. (Примечание: Если выход HDMI РЕЖИМ 1, то аудио выход следовать видео- содержанием. Если выход HDMI РЕЖИМ 2/3/4/5, пресса CH1/CH2/CH3/CH4 до 5s к выбирать аудио выход или использованию дистанционного управления к циклическому аудио выходу выбора. Состояние дефолта экран CH1 аудио выход.) |
|
5 |
DC 12V |
Заткните электропитание DC 12V/1A в блок и соединил переходник к выходу AC. |
6. режимы работы монитора
Мульти-телезритель квадрацикла имеет 5 режимов работы монитора. Пожалуйста см. внизу описание детали.
РЕЖИМ 1: Мульти-телезритель квадрацикла покажет отдельно 4 входного сигнала HDMI. Отожмите на-панель кнопок CH1/CH2/CH3/CH4 или использующ дистанционное управление инфракрасн кнопки источника 1/2/3/4 к выбирать источник входящего потока, соответствуя свет на-панели дальше.
РЕЖИМ 2: Мульти-телезритель квадрацикла разделяет 4 входного сигнала HD с одинаковым размером и дисплеем на экране. Света на-панели 4 дальше. В окне CH1, вы можете отжать на-панель кнопки CH1 или использование дистанционного управления инфракрасн кнопка источника 1 к циклическому источнику требований выбора 4. В окне CH2, вы можете отжать на-панель кнопки CH2 или использование дистанционного управления инфракрасн кнопка источника 2 к циклическому источнику требований… etc выбора 4.
Остатки можно сделать таким же образом.
РЕЖИМ 3: Мульти-телезритель квадрацикла разделяет 4 входного сигнала и дисплей HD на экране. Света на-панели 4 дальше. Метод деятельности это же как РЕЖИМ 2.
РЕЖИМ 4: Мульти-телезритель квадрацикла разделяет 2 входного сигнала HD с одинаковым размером и дисплеем на экране. Света на-панели CH1/CH2 дальше. В окне CH1, вы можете отжать на-панель кнопки CH1 или использование дистанционного управления инфракрасн кнопка источника 1 к циклическому источнику требований выбора 4. На окне CH2, вы можете отжать на-панель кнопки CH2 или использование дистанционного управления инфракрасн кнопка источника 2 к циклическому источнику требований выбора 4.
РЕЖИМ 5: Мульти-телезритель квадрацикла разделяет 4 входного сигнала и дисплей HD на экране. Света на-панели 4 дальше. Метод деятельности это же как РЕЖИМ 2.
7. дистанционное управление
: Отожмите эту кнопку к устанавливать режим ожидания, отожмите эту кнопку снова для того чтобы привести в действие на блоке.
: Отожмите эту кнопку к открытию или заключительной оконной раме дисплея.
RES. : Отожмите эту кнопку к циклическому разрешению выхода выбора.
Режим:
: Отожмите эти кнопки к
выбирать режим работы монитора выхода.
8. Пример применения
