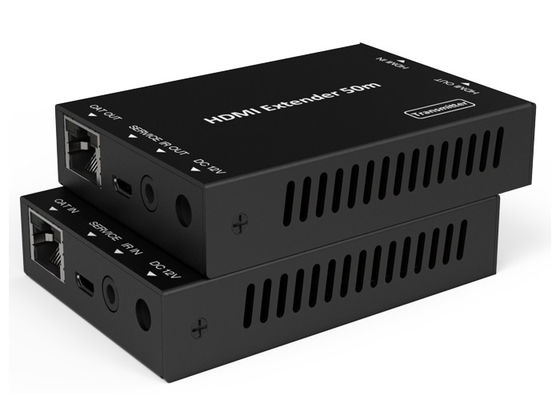

наполнитель 18Gbps HD видео- 50 метров HDMI над приложением металла CAT
18Gbps HDMI над наполнителем CAT 50 метров
1. Введение
Наполнитель HDMI 18Gbps может расширить высокие видео определения/сигнал звуковой частоты и одностороннее инфракрасн, и расстояние до 164ft/50 метров между передатчиком и приемником над одиночным кабелем Cat5e/6. Оно поддерживает разрешение до 4:4 4K2K@60Hz: 4, 18Gbps и HDCP 2,2. К тому же, наполнитель оборудован с односторонним инфракрасн пропуск-через которое учитывает управление источника и один выход петли HDMI.
Наполнитель включает 2 блока: блок передатчика и блок приемника. Блок передатчика ответственен за захватывать входной сигнал HDMI и носит сигнал через один рентабельный кабель Cat6, и испускать сигналы управления инфракрасн. Блок приемника ответственен за получать сигнал управления инфракрасн сигнала и передавать HDMI.
Наполнитель предлагает самое удобное решение для расширения HDMI над одиночным Cat5e/6 с международной возможностью, и идеальное решение для любого применения.
2. Особенности
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 и DVI 1,0 уступчивое
☆ поддерживает ширину полосы частот 18Gbps
☆ поддерживает разрешение входа и выхода видео- до 4:4 4k2k@60Hz: 4, удлиняют
расстояние до 164ft/50 метров
☆ поддерживает один выход петли HDMI
☆ поддерживает одностороннее инфракрасн пропуск-через
☆ поддерживает функцию HDR
☆ поддерживает функцию PoC (силы над кабелем), его значит что любой передатчик
или приемник источник питания переходником силы 12V/1A, другим не делает
электропитание потребности.)
☆ поддерживает автоматическую функцию экземпляра EDID
Компактный дизайн ☆ для легкой и гибкой установки.
3. Содержание пакета
①Наполнитель 1× HDMI 18Gbps (передатчик)
②Наполнитель 1× HDMI 18Gbps (приемник)
③Кабель взрывного устройства инфракрасн 1× (1,5 метра)
④кабель приемника инфракрасн 1× 20~60KHz (1,5 метра)
⑤1× 12V/1A запирая переходник силы
⑥4× устанавливая уши
⑦Руководство потребителя 1×
4. Спецификации
| Технический |
| Соответствие HDMI |
HDMI 2,0 |
| Соответствие HDCP |
HDCP 2,2/HDCP 1,4 |
| Видео- ширина полосы частот |
18Gbps |
| Видео- разрешение |
До 4:4 4K60Hz: 4 |
| Цветовое пространство |
4:4 RGB/YCbCr: 4, 4:2 YCbCr: 2/4:2: 0, 4:4 YUV: 4 |
| Глубина цвета |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr
4:2: 2/4:2: 0)
8-разрядный (4:4 4K60Hz: 4)
|
| Форматы HDMI аудио |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby цифров, Dolby
TrueHD, Dolby положительная величина цифров (DD+), DTS-ES, DTS
Мастер HD, DTS HD-HRA, DTS-X
|
| Предохранение от ESD |
Модель человеческого тела — ±8kV (разрядка) &±4kV воздушного зазора (разрядка контакта) |
| Соединения |
| Передатчик |
Входные сигналы: тип a 1x HDMI [19-pin женское]
1x ОБСЛУЖИВАЮТ [микро- USB, уточняет порт]
Выходы: тип a 1x HDMI [19-pin женское]
ВЫХОД инфракрасн 1x [стерео Мини-Джек 3.5mm]
CAT 1x ИЗ [RJ45, женщина 8 штырей]
|
| Приемник |
Входные сигналы: инфракрасн 1x В [стерео Мини-Джек 3.5mm]
CAT 1x В [RJ45, женщина 8 штырей]
1x ОБСЛУЖИВАЮТ [микро- USB, уточняет порт]
Выходы: тип a 1x HDMI [19-pin женское]
|
| Механический |
| Снабжение жилищем |
Приложение металла |
| Цвет |
Черный |
| Размеры |
Передатчик/приемник:
61mm [w] x 88mm [d] x 18mm [h]
|
| Вес |
Передатчик: 160g, приемник: 155g |
| Электропитание |
Входной сигнал: AC 100 - 240V 50/60Hz
Выход: DC 12V/1A
|
| Расход энергии |
3,84 w |
| Рабочая температура |
32 - 104°F/0 - 40°C |
| Температура хранения |
-4 - 140°F/-20 - 60°C |
| Относительная влажность |
20 - RH 90% (отсутствие конденсации) |
| Разрешение/расстояние |
4K60 - Ноги/метры |
4K30 / 1080P - ноги/метры |
| CAT5e |
164ft/50M |
164ft/50M |
| CAT6/6a/7 |
197ft/60M |
230ft/70M |
| HDMI IN/OUT |
10ft/3M |
30ft/10M |
| Польза «кабеля наградного высокоскоростного HDMI» сильно рекомендована. |
5. Управления и функции деятельности
5,1 панель передатчика
| Номер |
Имя |
Описание функции |
| 1 |
ВЫХОД HDMI |
Порт выввода петли HDMI, соединяется с дисплейным устройством HDMI как ТВ или репроектор с кабелем HDMI. |
| 2 |
HDMI ВНУТРИ |
Порт входного сигнала HDMI, соединяется с прибором источника HDMI как игрок DVD или PS4 с кабелем HDMI. |
| 3 |
ВЫХОД CAT |
Соединитесь с CAT В порте на приемном конце с кабелем CAT6. |
| 4 |
Индикатор силы
Лампа (зеленая)
|
Лампа осветит когда передатчик приведен в действие дальше. |
| 5 |
Сигнал данных
Лампа индикатора
(Апельсин)
|
Лампа осветит когда передатчик и приемник имеют передачу сигнала. |
| 6 |
Порт ОБСЛУЖИВАНИЯ |
Для пользы микропрограммных обеспечений обновленной. |
| 7 |
ВЫХОД ИНФРАКРАСН |
Соединитесь с широкополосным кабелем взрывного устройства инфракрасн. Сигнал инфракрасн от инфракрасн В порте приемника. |
| 8 |
DC 12V |
Электропитание DC 12V/1A штепсельной вилки в блок и соединить переходник с выходом AC.
(Примечание: Наполнитель поддерживает функцию PoC, для этого значит что или передатчик или приемник источник питания переходником силы 12V/1A, другое не нужно электропитание.)
|
5,2 панель приемника
| Номер |
Имя |
Описание функции |
| 1 |
ВЫХОД HDMI |
Порт выввода HDMI, соединяется с дисплейным устройством HDMI как ТВ или репроектор с кабелем HDMI. |
| 2 |
CAT ВНУТРИ |
Соединитесь с CAT ИЗ порта на конце передатчика с кабелем CAT6. |
| 3 |
Индикатор силы
Лампа (зеленая)
|
Лампа осветит когда приемник приведен в действие дальше. |
| 4 |
Сигнал данных
Лампа индикатора
(Апельсин)
|
Лампа осветит когда передатчик и приемник имеют передачу сигнала. |
| 5 |
Порт ОБСЛУЖИВАНИЯ |
Для пользы микропрограммных обеспечений обновленной. |
| 6 |
ИНФРАКРАСН ВНУТРИ |
Соединитесь с широкополосным кабелем приемника инфракрасн. Сигнал инфракрасн отправит в инфракрасн ИЗ порта передатчика. |
| 7 |
DC 12V |
Электропитание DC 12V/1A штепсельной вилки в блок и соединить переходник с выходом AC.
(Примечание: Наполнитель поддерживает функцию PoC, для этого значит что или передатчик или приемник источник питания переходником силы 12V/1A, другое не нужно электропитание.)
|
5,3 определение Pin инфракрасн
Определение штыря приемника и взрывного устройства инфракрасн как ниже:
Последователи диаграмма системы инфракрасн о методе пользы кабеля инфракрасн.
