Подробная информация о продукте:
|
| Резолюция: | 4k*2k 60Hz (YUV 4:2:0) | WDM фильтр: | Интегрированный 1310nm/1550nm фильтр |
|---|---|---|---|
| Входные и выходные сигналы: | Уровень TMDS (соответствует DVI1.0) | Размер модуля (mm): | 59.5LX20.0WX10.5H |
| оптически соединитель: | 1X соединитель LC | Электрический соединитель: | Подключение HDMI |
| Рекомендуемые волокна: | OM3 MM Волокно или однорежимное волокно | Увеличить расстояние: | 300 м |
| Выделить: | наполнитель 300m HD видео-,наполнитель 1310nm HD видео-,наполнитель 1550nm мини HDMI |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI вставка
1xLC HDMI Fiber Extender 1310/1550nm 300м
Особенности:
***Разрешение до 3840*2160/30Hz ((Y:U:V 4:44);
***Поддержка разрешения 3840*2160/30Hz ((Y:U:V 4:2:0)
***Расширенные DVI-данные до 300 метров по OM3 MMF или SMF Fiber;
***Поддержка HDCP;
***Отсоединительное устройство с 1x LC OM3 MM волокном или SM волокном;
***Модули достаточно компактны, чтобы подключаться непосредственно к графическим источникам и дисплеям с помощью разъемов HDMI;
***Включает два (2) +5V адаптера питания постоянного тока для передатчика и приемника;
***микро-USB-B разъединитель питания;
***Безопасность данных при незначительных выбросах RFI/EMI и потере качества видео из-за отсутствия медного проводника;
Применение:
***Цифровые FPD, PDP и проекторы для медицинских приборов, аэронавтики, управления дорожным движением, заводов и банков
***Цифровые FPD и проекторы в конференц-залах и аудиториях
***Киоск с цифровыми FPD, показывающие полные графические дисплеи от удаленных систем
***PDP отображает информацию на общественных сайтах
***Светодиодные вывески на улицах и на стадионах
Диаграмма применения:

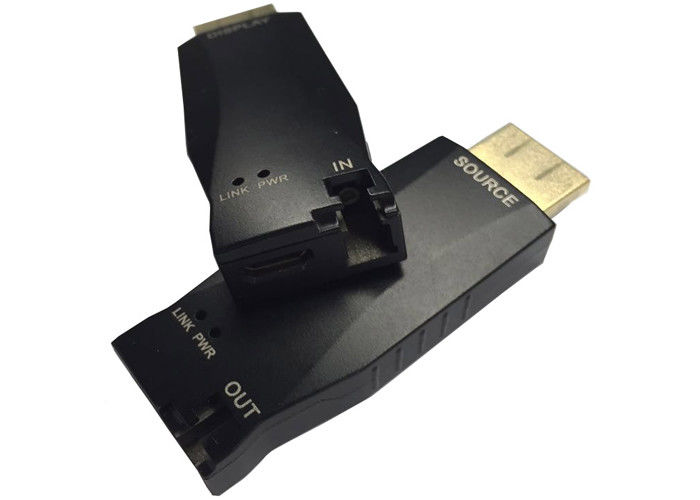

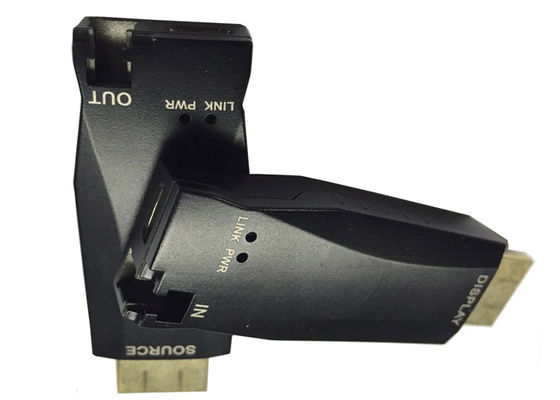

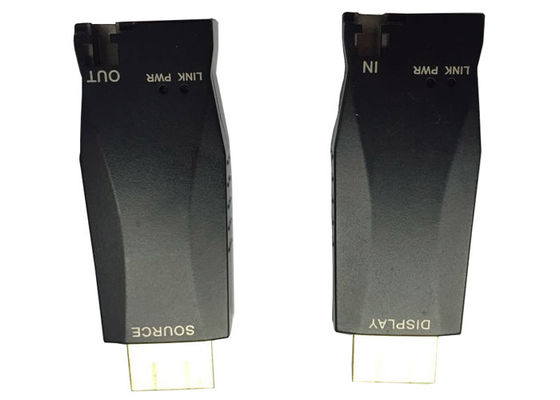

Изображение продукции:
Описание:
Модуль оптического расширения WLHDMI-304S-TR состоит из модуля передатчика и модуля приемника, каждый из которых имеет разъединители LC и розетку HDMI.Пользователи могут решать длину расширения по своему усмотрению, выбирая длину волоконно-оптических кабелей с LC феррулами на концахОн предлагает графические сигналы TMDS, расширяемые до пределов модальной полосы пропускания выбранных OM3 многомодных стеклянных волокон или одномодных волокон.
Сообщение между WLHDMI-304S-T и WLHDMI-304S-R двунаправленное, скорость передачи данных от ¥T до ¥R составляет 10,2 Гбит/с при 1310 нм, а от ¥R до ¥T - 250 Мб/с при 1550 нм,оптические сигналы 1310nm и 1550nm мультиплексируются на одно волокно с 1310/1550nm WDM фильтром внутри HDMI расширителя.
WLHDMI-304S HDMI Extender соответствует стандарту HDMI 1.4, он поддерживает разрешение до 3840 * 2016 / 30Hz (YUV 4:4:4) или 3840*2016/60Hz (YUV 4:2Он поддерживает расстояние до 300 м по OM3 MMF и SMF.
Протягиватели состоят из трех частей:
- один передатчик; P/N: WLHDMI-304S-T
- один приемник; P/N: WLHDMI-304S-R
- Два адаптера переменного тока на 110-240 В с выходом 5 В 1 А
Технические спецификации
-Спецификации
-Общие спецификации
|
|
Параметр |
Спецификации |
|
Резолюция |
4k*2k 30 Гц |
3840x2160/30Гц (ЮВ 4:4:4) |
|
4k*2k 60 Гц |
3840х2160/60Гц.2:0) |
|
|
Компоненты |
Лазерные диоды в модуле Tx |
Лазер FP 1310nm и PIN PD 1550nm |
|
Фотодиоды в модуле Rx |
1550nm FP лазер и 1310nm PIN PD |
|
|
Фильтр WDM |
Интегрированный 1310nm/1550nm фильтр |
|
|
Электрические |
Входные и выходные сигналы |
Уровень TMDS (соответствует DVI1.0) |
|
Скорость передачи данных (графические данные) |
Максимум 3,4 Гбит/с. |
|
|
Максимальная частота пиксельных часов |
340 Мб/с |
|
|
Максимальная скорость передачи видео |
10.3 Гбит/с |
|
|
Общий джиттер в конце выхода Rx |
Максимум 309 л.с. |
|
|
Межканальные сдвиги |
Макс. 6 нс. |
|
|
Оптические |
Бюджет энергоснабжения |
Минимум 8,5 дБ |
|
Механические |
Размер модуля (мм) |
59.5LX20.0WX10.5H |
|
Коннектор |
Оптический соединитель |
1X соединитель LC |
|
Электрический соединитель |
Подключение HDMI |
|
|
Рекомендуемые волокна |
OM3 MM Волокно или однорежимное волокно |
|
|
Расширить расстояние |
300 метров |
|
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Минимальная |
Максимальная |
Объекты |
|
Напряжение питания |
ВКК |
- Нуль.3 |
+ 6.0 |
V |
|
Входное и выходное напряжение |
Вин/выход |
- Нуль.3 |
ВКК |
V |
|
Операционная температура |
Сверху |
0 |
70 |
°C |
|
Относительная рабочая влажность |
RHop |
5 |
80* |
% RH |
|
Температура хранения |
Второй |
- 40. |
+ 85 |
°C |
|
Относительная влажность хранилища |
RHto |
5 |
95* |
% RH |
Условия эксплуатации
Модуль передатчика (конвертер E-to-O)P/N WLHDMI-302S-T
|
|
Параметр |
Символ |
Минимальная |
Типичный |
Максимальная |
Объекты |
|
Силовое питание |
Напряжение питания |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Ток подачи |
ITcc |
- |
280 |
320 |
mA |
|
|
Распределение власти |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Отказ от питания |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Нагрузка на ввод данных |
RLD |
|
50 |
|
Ω |
|
Напряжение графического питания |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Одностороннее выходное вращательное напряжение |
ГВИСВИНГ |
0.4 |
- |
0.8 |
V |
|
|
Оптическая связь |
10Передатчик 2 Гбит/с |
|||||
|
Оптический выход Мощность |
По. |
- Шесть.0 |
|
0 |
dBm |
|
|
Коэффициент данных |
В. |
|
10.3 |
|
Гб/с |
|
|
Прием длины волны |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Скорая помощь |
Э-э-э... |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
Приемник 250 Мб/с |
||||||
|
Прием оптической мощности |
По. |
- 25 |
|
0 |
dBm |
|
|
Коэффициент данных |
В. |
|
250 |
|
Мб/с |
|
|
Прием длины волны |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Сигнал обнаруживает хорошее |
SDg |
|
|
- 25 |
dBm |
|
|
Не удалось обнаружить сигнал |
SDf |
-27 |
|
|
dBm |
|
|
Бюджет энергоснабжения |
Пбгт |
9.0 |
|
|
ДБ |
|
|
Совокупный джиттер |
ТРжиттер |
|
|
309 |
пс |
|
Модуль приемника; П/Н: WLHDMI-302S-R:
|
|
Параметр |
Символ |
Минимальная |
Типичный |
Максимальная |
Объекты |
|
Силовое питание |
Напряжение питания |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Ток подачи |
IRcc |
- |
280 |
320 |
mA |
|
|
Распределение власти |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Отказ от питания |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Выходная нагрузка данных |
RLD |
|
50 |
|
Ω |
|
Напряжение графического питания |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Одностороннее выходное вращательное напряжение |
ГВИСВИНГ |
0.4 |
- |
0.8 |
V |
|
|
Оптическая связь |
10.2 Гбит/с Приемник |
|||||
|
Прием оптической мощности |
По. |
- Четырнадцать.5 |
|
0 |
dBm |
|
|
Коэффициент данных |
В. |
|
10.3 |
|
Гб/с |
|
|
Прием длины волны |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Сигнал обнаруживает хорошее |
SDg |
|
|
-14 |
dBm |
|
|
Не удалось обнаружить сигнал |
SDf |
-15 |
|
|
dBm |
|
|
Бюджет энергоснабжения |
Пбгт |
8.5 |
|
|
ДБ |
|
|
Совокупный джиттер |
ТРжиттер |
|
|
309 |
пс |
|
|
250 Мб/с Передатчик |
||||||
|
Оптический выход Мощность |
По. |
- Девять.0 |
|
- Три. |
dBm |
|
|
Коэффициент данных |
В. |
|
250 |
|
Мб/с |
|
|
Прием длины волны |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Скорая помощь |
Э-э-э... |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Рекомендуемые спецификации волоконно-оптических кабелей
|
Параметры |
Условия |
Спецификации |
|
Тип волокна |
|
OM3 MM или SM |
|
Ослабление волоконного кабеля |
SM Волокно λ = 1310nm |
Максимум 0,5 дБ/км |
|
OM3 MM Волокно λ = 1310nm |
Максимум 3,5 дБ/км |
|
|
Расстояние расширения |
SM Волокно |
300 метров |
|
Волокно OM3 MM |
300 м |
|
|
Склонный |
|
Максимум 0,4 нс. |
|
Снижение вставки |
|
Максимально 0,5 дБ |
|
Общее оптическое ослабление |
В расширении 330 футов (100 метров) |
Максимум 1,5 дБ |
Примечание*: некоторые пластиковые соединители для зажима двух соединителей LC не могли поместиться.
Рисунок
Установка:
Примечание: Пожалуйста, установите оптический HDMI расширителя в соответствии с следующим шагом, если нет, расширителя
не должно работать.
1. Подключите WLHDMI-304S-T к источнику видео и подключите WLHDMI-304S-R к
отображение;
2. Подключить волокно между WLHDMI-304S-T и WLHDMI-304S-R,
3Подключите внешнее питание к WLHDMI-304S-T и WLHDMI-304S-R.
4.Включите энергию в систему.
