HDMI 2x1 MultiViewer с ТИПУНОМ

1. введение

Этот продукт высокая эффективность 2 1 Мульти-телезрителем. Он поддерживает высокий дисплей источника входящего потока определения 2 на одном экране.

Как Мульти-телезритель, оно может показать на одном экране в 4 режимах.

2. особенности

1. Уступчивый с HDMI 1.3a, HDCP 1,2;

2. Поддержки передали по мультиплексу входной сигнал HDMI 2 и 1 выход и 4 режима работы монитора;

3. Поддержки до высокого разрешения определения 1080p;

4. Пересчетка поддержки вверх, пересчетка вниз с функции;

5. Разрешение выхода поддержки multi;

6. Формат LPCM/AC3/DTS поддержки цифровой аудио

3. пакет

• Мульти-телезритель HDMI 2x1 ------------------------------------------------------------------ 1PCS
• Переходник силы DC 5V1A ----------------------------------------------------------------- 1PCS
• Руководство деятельности ------------------------------------------------------------------------- 1PCS

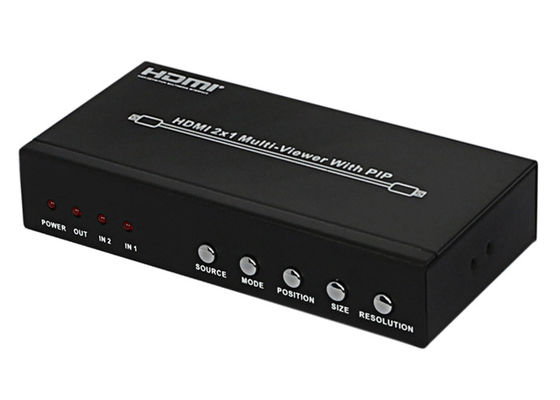

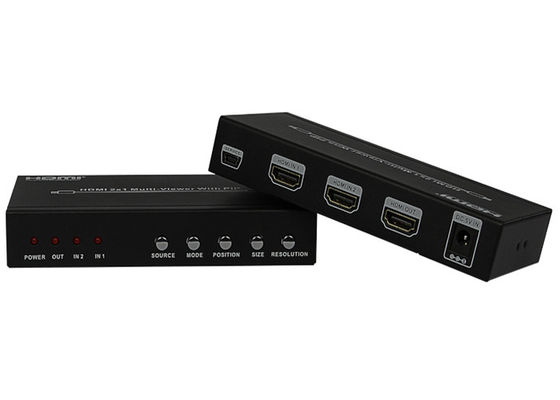

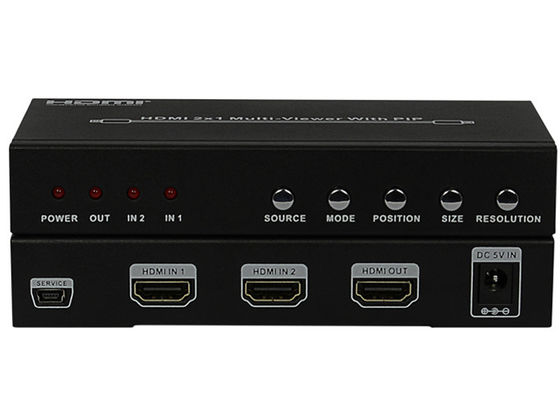

изображение 4.Produicts' для Мульти-телезрителя HDMI 2x1 с ТИПУНОМ:

5. Спецификации

1.Video ширина полосы частот 225MHz [6.75Gbps]

2.Input переносит 2 × HDMI (женский тип)

3.Output переносит 1 × HDMI (женский тип),

4.Audio вывело наружу PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

5.Input разрешение 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, 800x600@60, 1024x768@60, 1280x720@60, 1920x1080@60;

Разрешение 1080p выхода, 1080i, 720p, 1024x768,1360x768

Модель человеческого тела защиты 6.ESD: ±8 kV (разрядка) ±4 kV воздушного зазора (разрядка контакта)

7. DC электропитания 5V/1A (стандарты US/EU, CE/FCC/UL аттестовали)

8. Размеры 70 mm (w) ×140mm (d) ×25 mm (h)

9. Вес 300 g

10. Металл материала шасси

11. Чернота цвета Silkscreen

12. °F °F~104 рабочей температуры 0 °C~40 °C/32

13. °C температуры хранения −20 | 60 °C/−4 °F °F ~140

14. RH относительной влажности 20~ 90% (не-конденсировать)

15. Расход энергии (Макс) 10W

6. управления и функции деятельности

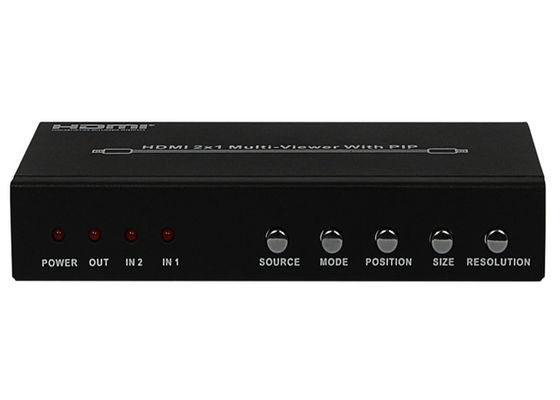

Фронт - панель

• СИД СИЛЫ: Это красное СИД загорается когда прибор соединен с электропитанием.
• ВЫВЕДЕННОЕ НАРУЖУ СИД: Это красное СИД загорается когда ТВ затыкает в соответствуя выходе HDMI

Порт.

• В СИД2: Это красное СИД загорается когда HDMI IN2 выбрано как основное изображение.
• В 1 СИД: Это красное СИД загорается когда HDMI IN1 выбрано как основное изображение.
• ИСТОЧНИК: Отожмите кнопку для того чтобы выбрать источник входящего потока как основное изображение, и СИД покажет соответствуя источник входящего потока.
• РЕЖИМ: Отожмите кнопку для того чтобы выбрать режим работы монитора. ※ Видит описание 1.
• ПОЛОЖЕНИЕ: Отожмите кнопку для того чтобы выбрать положение под изображения когда в режиме ТИПУНА.
• РАЗМЕР: Отожмите кнопку для того чтобы выбрать размер под изображения когда в режиме ТИПУНА.
• РАЗРЕШЕНИЕ: Отожмите кнопку для того чтобы выбрать разрешение выхода.

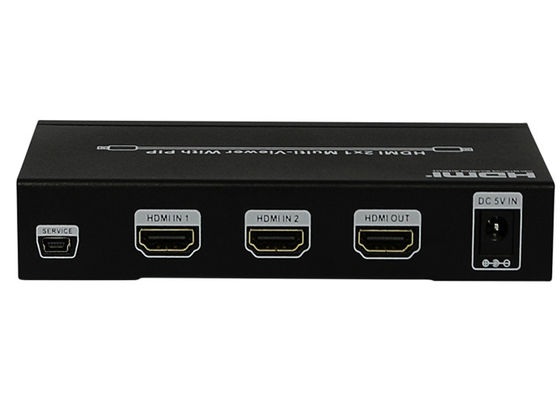

Задняя панель

• ОБСЛУЖИВАНИЕ: Подключенный с компьютером через инструмент RS232, и проконтролированный через программное обеспечение хозяин-компьютера.
• HDMI В1: Этот слот где вы подключаете выход источника HDMI от DVD, PS3.
• HDMI В2: Этот слот где вы подключаете выход источника HDMI от DVD, PS3.
• HDMI ВЫВЕЛО НАРУЖУ: Это прорезает где вы соединяете HDTV или монитор с кабелем HDMI.
• DC 5V ВНУТРИ: Заткните электропитание DC 5V в блок и соедините переходник к пролому в стене AC.

7. введение режима описания 1:

1. режим 1: режим Одн-взгляда

2. Режим 2: Режим ТИПУНА

3. Mode3: Режим a ПОПА

4. Режим 4: Режим b ПОПА

8. пример применения
