Подробная информация о продукте:
|
| TRASNMITTER: | ПЕРЕДАТЧИК | Интерфейс: | Выход SDI (BNC женское); Выход HDMI (тип женщина); Входной сигнал DC (женщина 4pin LEMO) |
|---|---|---|---|
| Ряд подачи напряжения: | DC 7-36V | Дальность передачи: | 150 метров |
| Расход энергии: | < 6W=""> | Размер: | (L x w x h): 95.4*152.2*26mm |
| Формат входного сигнала видео-: | SDI: 3G, HD, и (Автоматическ-выбранное) SD-SDI: HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/6 | Видео- глубина цвета обработки: | RSSI-голубой (5 СИД); Связ-желтый; Видео-зеленый |
| Выделить: | Наполнитель SDI HDMI беспроводной,наполнитель 150m HDMI беспроводной,наполнитель 150m HDMI Wifi |
||

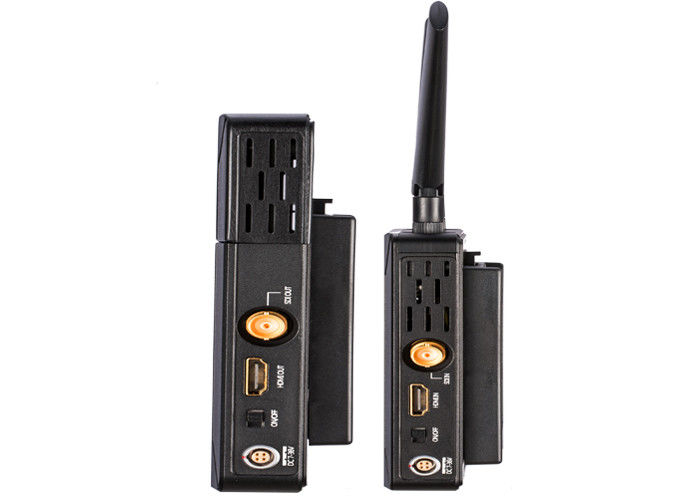

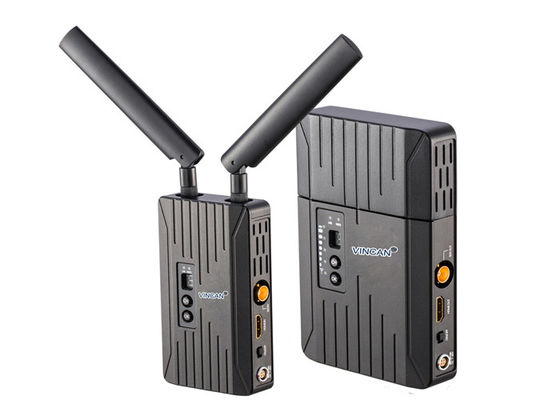

150 метров наполнителя 3G SDI HDMI беспроводного без любой латентности
PRO150,150 наполнитель метров WHDI HDMI&3G-SDI беспроводной без любой латентности
Особенности:
1. Пряжка батареи Sony F970, удобная для батареи поля устанавливает и замена.
2. Все порты входа и выхода имеют уровень предохранения от +-8 kV ESD (HBM, разрядку контакта). Заткните & сыграйте – никакое программное обеспечение необходимо.
3. профессиональные штепсельные вилки штыря LEMO стандарта 4.
4. Каждое RX (приемник) спаренное к уникальному TX (передатчику) в фабрике.
5. промышленный металл и пластиковый случай с крепкие охлаждать и стойкостью.
6. антенна направленного действия RX встроенная.
7. индикаторы сигнала для беспроводного состояния силы, видео- состояния и приемника RSSI.
8. Трудная переносная сумка снабдить воду и доказательство удара продукт.
Спецификация
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
и (Автоматическ-выбранное) SD-SDI: |
|
||
|
|
|
|
|
|
||
|
Формат выхода видео- |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Видео- глубина цвета обработки |
|
Связ-желтый; Видео-зеленый |
|
RSSI-голубой (5 СИД); Связ-желтый; |
|
|
|
|
|
Видео-зеленый |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Частотная полоса |
|
5.1-5.9GHz, конфигурируемое с Китаем, |
|
5.1-5.9GHz, конфигурируемое с Китаем, |
|
|
|
|
Северная Америка, Европа, etc |
|
Северная Америка, Европа, etc |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Режим модуляции |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сила передачи |
|
Максимальное 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чувствительность приемника |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Занятая ширина полосы частот |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Диапазон температур |
|
0-40℃ (работая температура); |
|
0-40℃ (работая температура); |
|
|
|
|
|
-20-60℃ (температура хранения) |
|
-20-60℃ (температура хранения) |
|
|
|
|
|
|
|
|
|
|
Установка
1) Обеспечьте что выход места передачи камеры ОК, и монитор HD приведен в действие дальше и переключен к соединенному видео- входному сигналу
порт.
2) Обеспечьте что 2 антенны TX установлены. Для оптимальных результатов установите двойные антенны в форме «v» и поддержите свободную линию
видимость между передатчиком и приемником. Ниже диаграмма для вашей ссылки
3) Обеспечьте все входной сигнал, выход SDI или кабели HDMI соединитесь.
4) Обеспечьте что и передатчик и приемник приведены в действие через батарею или входной сигнал DC. После этого включите переключатель мощности передатчика и приемника соответственно. Индикатор СИЛЫ после этого осветит.
5) Обеспечьте что передатчик и приемник установили с та же самой частотой.
6) Если камера дальше и видео- входной сигнал В ПОРЯДКЕ, то индикатор стороны TX ВИДЕО- осветит.
7) Прежде чем RX закончило беспроводную связь с TX, индикаторы RSSI и ВИДЕО- индикаторы; когда беспроводная связь сделана, индикаторы RSSI будут
осветите сперва и покажите силу сигнала. Если приемник обнаруживает беспроводной видео- нормальный внутренне от интерфейса воздуха, то ВИДЕО
индикатор осветит. Перед этим, если SDI или HDMI видео порт вне приемника имеет соединенный монитор HD, то он покажет OSD
Связь соединяясь как в диаграмме ниже.
8) Система проводит 20-30 секунд строя связь, в зависимости от прочности связи и условия канала сигнала. Когда беспроводная связь
установил свет RSSI загорит, показывающ настоящую беспроводную силу сигнала, индикаторы VIDO осветят, и соединенный монитор HD
сыграет видео и аудио в реальном времени.
Выбор частоты
Беспроводная система передачи работает в частотной полосе 5.1-5.9GHz и может гибко быть установлена к другим диапазонам лицензированным или ИЗМУ к
приспособьте различные глобальные регионы. Переднее - панель передатчика отличает кнопкой выбора частоты (см. под иллюстрацией), которая
обеспечивает максимум 4 выполнимых частотных каналов, и поддерживает максимум 4 одновременных блоков приемника.
