Подробная информация о продукте:
|
| VGA: | Интерфейс HD15 и связь с 1 аудио интерфейсом 3,5 поддержки 640*480/85HZ к 1920*1200/60HZ | HDMI: | HDMI 1,4 (HDCP 1.3) DVI 1,0, HDMI врезают аудио |
|---|---|---|---|
| Видео: | Автоматическое идентификация STetem PAL、 NTSC и SECAM, связи с 1 аудио интерфейсом 3,5 | USB: | Стандартный интерфейс 2,0, может ввести диск u, врезает аудио; 、 TXT MP3、 изображения、 поддержки вид |
| Аудио: | 3,5 аудио интерфейс, левая сторона поддержки и правые каналы и стерео, переключатель STnchronously с | Режим контроля: | Ключ случая、 инфракрасн |
| Электропитание: | AC: 100 до 240 v | Сила: | 20w |
| Размеры (1U): | 1U клеть 19 дюймов стандартная, 442mm (l) *45mm (h) *242mm (w) | Вес (1U): | 2.5kg |
| Порт входного сигнала: | 1 порт входного сигнала канала HDMI | Порт выввода: | 9 портов выввода каналов HDMI |
| Выделить: | регулятор стены 20W HDMI видео-,Регулятор стены длины 442mm HDMI видео-,регулятор стены 20W HDMI |
||
Multi регулятор стены угла 20W HDMI видео- с художественной свободой
I. инструкции установки
Для сохранения вашего драгоценного времени, это руководство не вводит здравый смысл общего
польза электроприборов,
пожалуйста следовать здравым смыслом общих электроприборов. Перед использованием прибора,
пожалуйста прочитайте инструкции по эксплуатации осторожно так, что вы сможете быстро ознакомить
с поручать и пользой прибора.
II. шаги установки

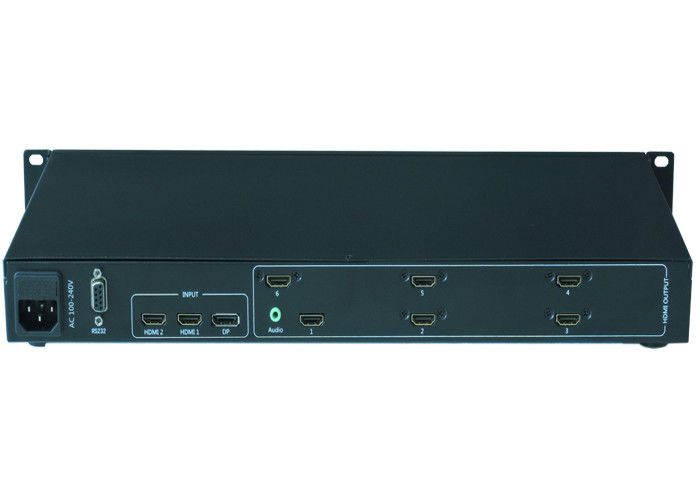

1. Соедините выход HDMI соединяя процессора с портом входного сигнала HDMI блока жидкокристаллического дисплея,
и каждый блок индикатора можно соединиться с любым портом выввода HDMI соединяя процессора;
2. Соедините источник сигнала, который нужно показать до любое один из интерфейсов HDMI1, HDMI2, и DP;
3. В первый раз что вы настраиваете видео- регулятор стены, вам нужно соединиться с интерфейсом RS232
видео- регулятор стены через серийный кабель.
Диаграмма установки следующим образом:
III. сила дальше
После того как вышеуказанные кабели соединены, заткните в электропитании AC 100-240V,
включите переключатель мощности прибора,
индикаторная лампа силы красна, и прибор в работая государстве;
Ⅳ. Технические параметры
| Имя | Спецификация |
| Входной сигнал | |
| VGA |
Интерфейс HD15 и связь с 1 аудио интерфейсом 3,5 Поддержка 640*480/85HZ к 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1.3) DVI 1,0, HDMI врезают аудио |
| Видео | Автоматическое идентификация STetem NTSC, PAL и SECAM, связи с 1 аудио интерфейсом 3,5 |
| USB |
Стандартный интерфейс 2,0, может ввести диск u, врезает аудио; Видео поддержки, изображение, MP3, TXT |
| Выходной сигнал | До 9 выходов сигнала HDMI можно подгонять с разрешением выхода до 1920x1080@60HZ. |
| Интерфейс HDMI | |
| Аудио | 3,5 аудио интерфейс, левая сторона поддержки и правые каналы и стерео, переключатель STnchronously сигнала AV |
| другие | |
| Режим контроля | Инфракрасн, ключ случая |
| Электропитание | AC: 100 до 240 v |
| Совместная картина | Соединение квадрацикла стандартное, одиночная машина подгоняет соединение 2 к 9 |
| Сила | 20W |
| Размер случая | |
| Размеры (1U) | 1U клеть 19 дюймов стандартная, 442mm (l) *45mm (h) *242mm (w) |
| Вес (1U) | 2.5KG |

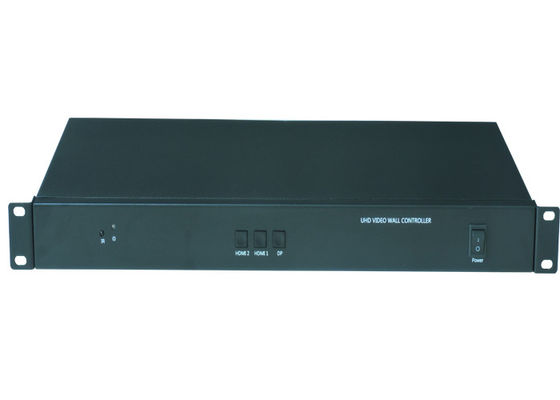

| Название продукта | Multi регулятор стены угла 20W HDMI видео- с художественной свободой |
