регулятора стены 5x2 LCD процессор ТВ VGA видео- AV USB HDMI видео-
видео- тв-шоу процессора 10 ТВ регулятора USB/HDMI/VGA/AV стены 5x2 экран соединяя для дисплея LED/LCD
1, внедрение продукции:
видео- тв-шоу процессора 10 ТВ регулятора USB/HDMI/VGA/AV стены 5x2 экран соединяя для дисплея LED/LCD
конструирует для того чтобы быть поистине процессором стены in/out модульным видео-, к захвату, новообращенный ОБЪЯВЛЕНИЯ, маршрут, распределите сигнал все-формата к множественной видео- стене, включая ЖК-ТЕЛЕВИЗОР, СДЕЛАЛ, DLP, плазма, etc., пока поддерживающ истинный цифровой сигнал.

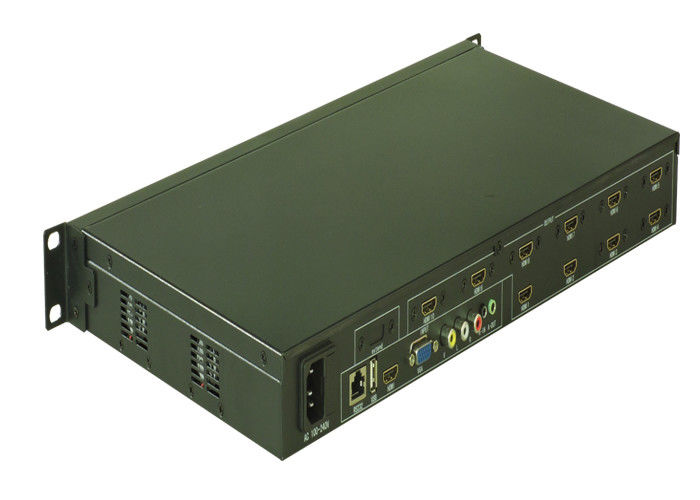

Регулятор стены LM-TV10 2x5 видео- с много различных видео- интерфейсов, включает HDMI, VGA, AV, и он может расшифровать видео (как RMVB), аудио (как MP3), фото (как JPG) в одиночку через интерфейс USB. каждое видео с аудио можно переключить совместно. интерфейс выхода HDMI, разрешение 1080P или 720P, choosen потребителем.
видео- тв-шоу процессора 10 ТВ регулятора USB/HDMI/VGA/AV стены 5x2 экран соединяя для дисплея LED/LCD
Видео- регулятор стены может быть проконтролирован удаленным, кнопкой и RS232.
2, введение функции:
1, модель Мульти-экрана
Потребитель может увеличить или уменьшить модули выхода должные для принятия модульного проектирования. И одиночная машина может 25 выход сигнала соединения максимума HDMI с протоколом совместимости DVI. Она может осуществить неограниченное соединение через каскадное соединение; Согласно требованию потребителя, одиночная машина может быть подгонянными различными видами картин мульти-экрана как ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2, входной сигнал

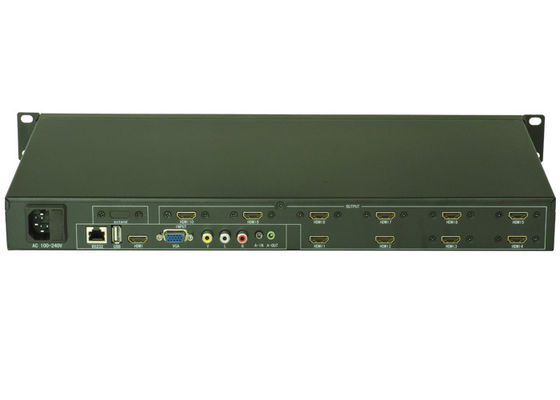

Оно может поддержать 4 входной сигнал в итоге состоит из 1 составного изображения, 1 VGA, 1 HDMI, 1 USB; и интерфейс HDMI и USB с аудио и видео- funtion расшифровывать, составным изображением и сигналом VGA добавляет уместный аудио интерфейс. Что больше, весь видеосигнал входного сигнала может переключить к с аудио выходу в синхронизации. Следование диаграмма интерфейса:
3, функция зеркала
Сравните с общим процессором мульти-экрана, им смогите осуществить что 180°mirror переворачивает функция к каждому одиночному блоку индикатора. Он остро будет уменьшать зазор соединения LCD, который делают изображение более ярким если ЖК-ТЕЛЕВИЗОР переворачивать 180°toward над строкой, то когда показанный потребитель совместный обычный LCD TV.Following:
Перед переворотом после переворота
4, край прикрывая функцию
Без функции пробела края, полностью совместный блок индикатора имеет зазор рамки, который делают изображение тягу сорвать вверх в зрении и чувствовать противоестественный; Отображайте естественное и живой без преобразования и притяжки после процесса пробела края. После диаграмма сравнения;
Без края прикрывая функцию после края прикрывая процесс
5, USB передают функцию
Продукт может поддержать USB для того чтобы передать и совместную функцию. После заканчивать функцию соединения LCD основную, потребитель может установить просто видео- или отображает совместная игра картины. Она проста и полезный, никакой распределение потребности дополнительный компьютер или другой оборудование передачи, только нам нужно сделать ввести диск u на интерфейс USB в наш процесс продукта мульти--sceen.
- USB может поддержать общее видео, изображение, MP3, документ TXT;
- Смогите сыграть отборные видео или unselect
- Все видео может поддержать игру в заказе или цикле, перерыве, скорости, списке программы
6, ключевая функция
Функции *** множественные соединяя с 9 выходами HDMI (3×3, 2×4, 4×2)
Входной сигнал *** множественный видео- с 1 HDMI, 1 DVI, 1 VGA, 1 USB
Функция зеркала поддержки ***
Функция маски edage поддержки ***
*** Поддерживает RS232 и дистанционное управление
| видео |
|
| протокол |
Протокол поддержки hdcp1.3, протокол поддержки hdmi1.3, совместимый с протоколом dvi1.0 |
| Увеличение |
0 dB |
| Ширина полосы частот интерфейса |
2.25Gbps (итог 6.75Gbps, 2.25Gbps в цвет) |
| Максимальное разрешение поддержки |
HDPC: 1920x1200P@ 60_24bit,
HDTV: 1920x1080P@60_36bit
|
| Сдержал дрожание часов |
<0> |
| Сдержанное время восхода |
<0> |
| Сдержал время падения |
<0> |
| Максимальная задержка передачи |
5nS (±1nS) |
| Переключая скорость |
200 ns (максимальное время) |
| Видео- входной сигнал |
|
| интерфейс |
Vga/интерфейс dvi-d/hdmi-a женский |
| Сила сигнала |
T.M.D.S +/- 0.4Vpp |
| импеданс |
50 Ω |
| Впишите edid |
Edid живет перезаписывающееся |
| Порекомендованное максимальное расстояние входного сигнала |
Меньше чем 40 метров на 1920x1080@60 (порекомендованная польза аттестованного провода HDMI особенного, как провод Molex TM) |
| Выходной видеосигнал |
|
| интерфейс |
Vga/интерфейс dvi-d/hdmi-a женский |
| импеданс |
50Ω |
| Порекомендованное расстояние максимального выпуска продукции |
Меньше чем 10 метров на 1920x1200@60 (порекомендованная польза аттестованных HDMI-специфических проводов как провода Molex TM) |
| Тип контроля |
|
| Серийный интерфейс контроля |
Rs-232, мужчина 9 штырей и женский d типа интерфейс |
| Скорость передачи информации в бодах и протокол |
Скорость передачи информации в бодах: 9600, бит информации: 8 битов, останавливают биты: 1, отсутствие равенства |
| Серийная структура порта контроля |
2 = TX, 3 = RX, 5 = GND |
| спецификация |
|
| электропитание |
100VAC | 240VAC, 50/60 Hz, международное приспособительное электропитание |
| температура |
Температура хранения и пользы: -20° | +70° |
| влажность |
Влажность хранения и пользы: 10% | 90% |
| Размер шасси |
Вопрос к фактической модели |
| вес продукта |
Вопрос к фактической модели |
| Среднее время между отказами |
30 000 часов |
| Гарантия |
гарантия 1 года свободная, обслуживание продолжительности жизни |
Пресса ключа случая
7, функция дистанционного управления
Дистанционное управление исключительное изготовление на заказ для, функция процессора мульти-экрана каждая совершенно в соответствии с удаленный пользоваться ключом и рынок не может купить его. Удаленное cotroller принимает сверх-чувствительный дизайн, поэтому метры attainability 7 до 10 расстояния, и он может выполнить все функции процессора мульти-экрана, как установки, переключатель, регулирует. Как следующие шоу изображения:
8, топология системы
9. Наше обслуживание:
