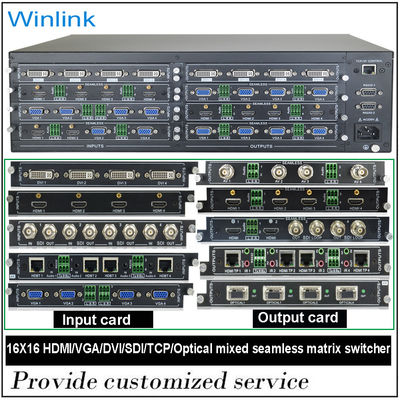

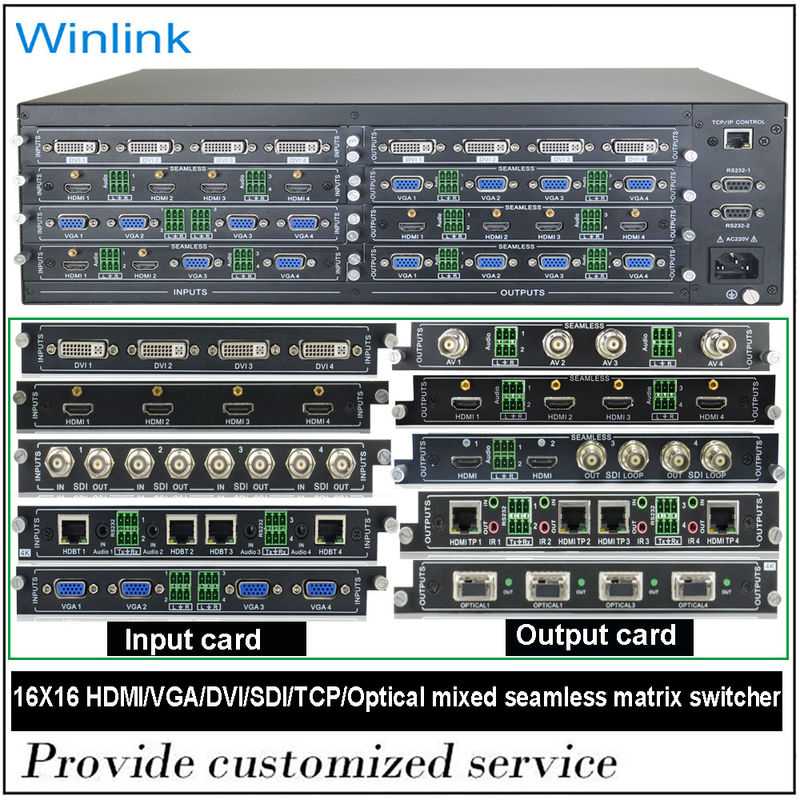

16 x 16 HDMI матричный коммутатор

Ⅰ. Описание

WL-1616H представляет собой 16 x 16 HDMI Matrix Switch, который предлагает простой и доступный способ маршрутизации любого из 16 HDMI видео и аудио источников на 16 HDMI дисплеев,с быстрым просмотром всех портовых соединений через переднюю панель LCD или локальный выход HDMI для предварительного просмотра нескольких источников.

WL-1616H имеет бесшовную коммутацию, которая использует матричную архитектуру FPGA для обеспечения непрерывного видеопотока, управления в режиме реального времени и стабильной передачи сигнала.С встроенным высокопроизводительным скалером, WL-1616H легко преобразует различные разрешения ввода в оптимальные разрешения вывода дисплея, предоставляя зрителям лучшее качество видео и изображения на всех дисплеях.Переключатель интегрирует функцию видеостены с интуитивным веб-интерфейсом, который позволяет создавать 32 профиля соединений, которые можно настроить в различные макеты видеостены.

WL-1616H является идеальным решением для приложений, которые требуют нескольких дисплеев HDMI с несколькими источниками HDMI для удобной доставки в несколько мест, таких как железнодорожные станции,места проведения соревнований, казино, центры управления, конференц-залы, логистические центры, управление безопасностью и многое другое.

II. Особенности

1. Поддерживает разрешения дисплеев до 4K x 2K@30Hz,1080P@120Hz и 1080P 3D@60Hz

2. 3D HDMI 1.4a формат видео

Поддержка.

3. Поддержка 3D-видео, включая Frame Packing для всех 3D-форматов до 297 МГц TMDS-часов.

4. Поддерживает глубокие цвета до 48 бит на пиксель.

5Поддержка HDCP 1.4 (INPUT), совместимая с протоколом HDCP v1.4a (OUTPUT).

6. Поддерживает прием любых аудиоданных, соответствующих спецификации HDMI 1.4, таких как L-PCM до 192 кГц, сжатый аудио ((IEC 61937), DSD, DST, DTS и HBR.

7. Полная колориметрия, включая sYCC601, Adobe RGB, Adobe YCC601, xvYCC расширенная цветовая гамма.

III. Пакет

HDMI матрица 1 ПК

Адаптер питания ---------------------------------------------------- 1 ПК

Учебное пособие по эксплуатации

Дистанционное управление

RS232 Серийный кабель

IV. Спецификации

1. Частота пропускной способности:297 МГц[10.2 Гбит/с]

2. Вводные порты:16 x HDMI Женские входные порты

3. Выходные порты:16 x HDMI Женский выходной порт

4. Электрическое питание:12 В постоянного тока, 2,5 А

5. Защита от ESD Модель человеческого тела:± 8 кВ (разряд воздушного разрыва) ± 4 кВ (контактный разряд)

6Размеры (мм):1 15 ((W) Х 270 (D) Х 45 (H)

7Вес:g) 900

8Рабочая температура:0°C ~ 40°C / 32°F ~ 104°F

9. Температура хранения:-20°C ~ 60°C / -4°F ~ 140°F

10Относительная влажность:20 ~ 90% RH (неконденсирующийся)

11Потребление энергии:(максимум) 20 Вт

Ⅴ: Использование областей применения
