Подробная информация о продукте:
|
| HDCP уступчивое: | HDCP 2,2/1.x | Видео- ширина полосы частот: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Форматы HDMI аудио: | LPCM 7.1CH, Dolby TrueHD, и аудио DTS-HD мастерское |
| Входные сигналы: | Тип 4×HDMI USB окна 1×Micro приемника 1×IR a [19-pin женского] | Выходы: | 4×HDMI тип a [19-pin женские] |
| Снабжение жилищем: | Приложение металла | Цвет: | Черный |
| Размеры: | 220mm (w) ×205mm (d) ×19mm (h) | Вес: | 535g |
| Электропитание: | Входной сигнал: AC100~240V 50/60Hz вывело наружу: DC 12V/2.5A (стандарт US/EU, CE/FCC/UL аттестовал) | Power Consumption: | 11.04W |
| Рабочая температура: | 0°C | 40°C/32°F | 104°F | Температура хранения: | -20°C | 60°C/-4°F | 140°F |
| Относительная влажность: | RH 20~90% (не-конденсировать) | ||
| Выделить: | видео- Switcher 4x4,Switcher 18Gbps 4k HDMI,Switcher 594MHz 4x4 видео- |
||

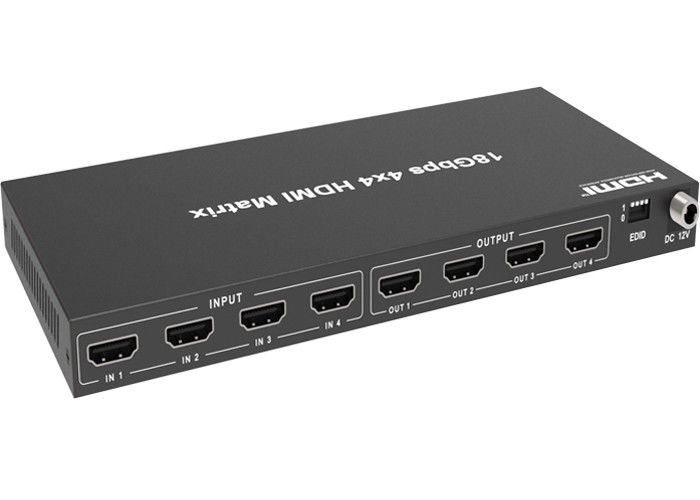

Switcher матрицы 4x4 18Gbps 4k Hdmi видео-
приложение металла Switcher 4x4 594MHz 18Gbps 4k HDMI HDCP 2,2 видео-
1. Введение
Поддержки матрицы 4x4 HDMI передача видеосигнала (до 4:4 4K2K@60Hz YCbCr: 4) с multichannel цифровым аудио от до 4
высокие источники определения до до 4 выхода HDMI. Каждый выход поддерживает функциональность downscaler. Он может показать эти же или различный экран на 4 дисплеях (потребитель может выбрать экран дисплея для любого источника сигнала). Также, продукт имеет режим распределения и переключая режим.
2. Особенности
☆ HDCP 2,2 уступчивое
☆ до 4K2K@60Hz с 4:4 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, Dolby passthrough зрения
☆ поддерживает LPCM 7.1CH, Dolby TrueHD, и аудио DTS-HD мастерское
☆ поддерживает 4K - > 1080P Downscaler
Поддержка ☆ выдвинула управление EDID
Управление ☆ гибкое через панель или дистанционное управление инфракрасн
3. Содержание пакета
①матрица 1× 4×4 HDMI
②Переходник силы 1× 12V/2.5A
③Дистанционное управление инфракрасн матрицы 1×
④Руководство потребителя 1×
⑤2× устанавливая уши
контроли 4.Operation и функции
Фронт - панель
|
НЕТ. |
Имя |
Описание функции |
|
1 |
Экран OLED |
Состояние матрицы дисплея переключая, порт вход-выхода, EDID, Скорость передачи информации в бодах, IP-адрес. |
|
2 |
СИД силы |
СИД загорится в зеленом цвете когда продукт будет соединен с электропитанием, и красный когда продукт на положении боевой готовности. |
|
3 |
Кнопки вход-выхода |
Вам нужно отжать кнопку выхода (1~8) во первых и после этого отжать кнопку входного сигнала (1~8) для того чтобы выбрать соответствовать источник входящего потока для порта выввода. |
|
4 |
МЕНЮ/ВХОДИТ В / ВВЕРХ ПО /DOWN |
①Проверка EDID: На начальном экране дисплея OLED, пресса Кнопка «МЕНЮ» для того чтобы вписать интерфейс государства матрицы переключая, после этого кнопка прессы «UP/DOWN» для проверки настоящих данных по EDID каждого порта входного сигнала HDMI. ②Установка EDID: На начальном экране дисплея OLED, пресса Кнопка «МЕНЮ» для того чтобы вписать интерфейс установки EDID, прессу «UP/DOWN» кнопка для того чтобы выбрать необходимое EDID, и отжимает «ВХОДИТ» кнопку. Проворный «экземпляр к входному сигналу: » появит. После этого кнопка прессы «UP/DOWN» для того чтобы выбрать порт входного сигнала вам нужно установить, и пресса «ВХОДИТ» кнопку снова для того чтобы подтвердить. ③Устанавливать скорости передачи информации в бодах: На начальном экране дисплея OLED, кнопка «МЕНЮ» прессы для того чтобы вписать интерфейс скорости передачи информации в бодах, и кнопка прессы «UP/DOWN» для того чтобы выбрать необходимую скорость передачи информации в бодах, в конце концов отжимает «ВХОДИТ» кнопку для того чтобы подтвердить установку. ④Проверка IP-адреса: На начальных экране дисплея OLED, кнопке «МЕНЮ» прессы для того чтобы войти интерфейс IP, тогда прессу «UP/DOWN» кнопка для проверки настоящего IP-адреса. Отжимать кнопку «МЕНЮ» снова будет возвращать в начальное состояние дисплея OLED. |
|
5 |
Кнопка СИЛЫ |
Длиной пресса кнопка СИЛЫ на 3 секунды для того чтобы войти режим ожидания, после этого короткая пресса оно, который нужно проспать вверх по прибору. |
|
6 |
Окно инфракрасн |
Окно приемника инфракрасн, оно только получает сигнал инфракрасн удаленный от этого продукта. |
|
7 |
Кнопка блокировки |
Короткая пресса кнопка блокировки для того чтобы запереть фронт - кнопки панели (за исключением кнопки силы); Отжимайте его снова для того чтобы открыть. |
Задняя панель
|
Нет. |
Имя |
Описание функции |
|
1 |
ИНФРАКРАСН EXT |
Если прегражено окно приемника инфракрасн блока или блок установлен в закрытую область из ультракрасной линии визирования, то кабель приемника инфракрасн можно ввести к «порту инфракрасн EXT» для того чтобы получить сигнал инфракрасн удаленный. |
|
2 |
L/R ИЗ (1-8) |
Сетноой-аналогов порт аудио выхода, соединяется с усилителем или диктором через 3.5mm аудио кабель. |
|
3 |
ЗАДОБРИТЕ ИЗ (1-8) |
Коаксиальный порт аудио выхода, соединяется с прибором аудио выхода как аудио усилитель через коаксиальный кабель. |
|
4 |
Порт TCP/IP |
Порт управлением TCP/IP, соединяется с ПК или маршрутизатором с кабелем RJ45. |
|
5 |
Порт RS-232 |
Соединитесь с ПК или системой управления кабелем штыря D-подводной лодки 9 для того чтобы передать команду RS-232. |
|
6 |
GND |
Соедините снабжение жилищем с землей. |
|
7 |
Порты ВХОДНОГО СИГНАЛА (1-8) |
Порты входного сигнала HDMI, соединяются с прибором источника HDMI как DVD или телевизионная приставка с кабелем HDMI. |
|
8 |
Порты выввода (1-8) |
Порты выввода HDMI, соединяются с дисплейным устройством HDMI как ТВ или контролируются с кабелем HDMI. |
|
9 |
DC 12V |
Соединитесь с переходником силы 12V/5A. |
