HD многоэкранный KVM декодер все в одном устройстве IP-based KVM Switch
HD многообразная машина KVM все в одном - это полное использование технологии обработки видео сжатия,
сетевые технологии, технологии визуализации, централизованного управления и другие передовые технологии,
для создания IP-сети как ссылки, установки обработки видео сплисинга, совместного управления KVM,
обработки звука, централизованного управления и других функций и кодирования и декодирования в одном оборудовании.
Он имеет характеристики распределенного, сетевого, визуального и децентрализованного сервера.
полностью учитывает ключевые характеристики синхронизации, реального времени, совместимости, эффекта дыхания и
Уменьшение цвета при обработке видео. Интерфейс HDMI поддерживает вход и выход до 3840x2160@30Hz,
многоэкранный экранирующий экран, I / O, IR, RS232 внешний контроль, обеспечивающий снижение затрат, легкое проводки,
визуальное управление, децентрализованное управление, для различных сценариев применения видео HD или 1080P.

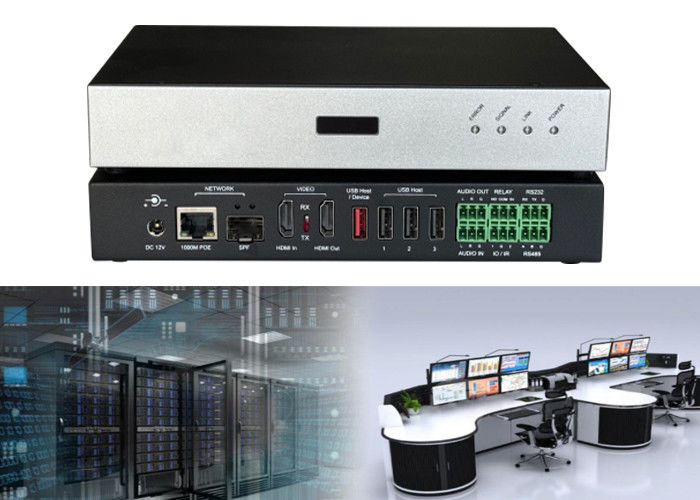

Он может широко использоваться в конференц-центре, выставочном центре, командном центре, транспортном центре и т. Д.
2.КВМ-сдвиг на основе IP функциональные характеристики
- Интегрированный кодер-декодер, режим преобразования кода набора;
- поддерживает протоколы H.264 и H.265 Codec;
- Действительно распределенный, без сервера, без другого вспомогательного оборудования, полностью децентрализованный;
- Хорошее реальное время, хороший опыт, выход видео с места KVM и средняя локальная задержка хоста 60 мс;
- Визуализация операций, операции визуализации KVM и клиента;
- интерфейс HDMI поддерживает вход и выход до 3840x2160@30Hz;
- Производительность синхронизации лучше, поддерживает LCD, LED, DLP экраны скрещивания;
- Поддержка многоканального декодирования, одноэкранный 16-экранный, роуминг, суперпозиция;
- Поддержка предварительного настройки обычного шаблона окна;
- Поддержка предварительного оформления и выпуска;
- Подзаголовок, сцена, опрос сцены;
- Поддержка персонализации интерфейса.
- КВМ-сдвиг на основе IP

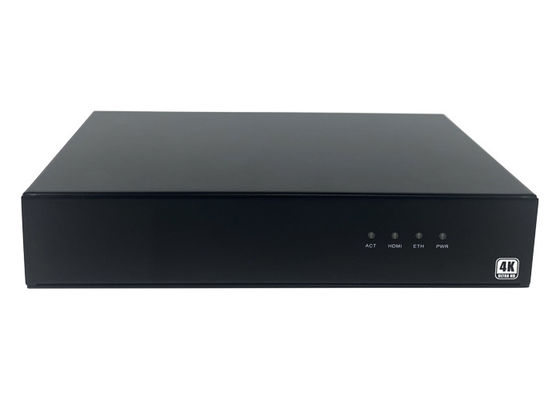

| номер порядка |
Имя |
описание |
| 1 |
Лампа пилотная ACT |
- Процессор и лампа сигнализации ограничения температуры
|
| Пилотная лампа HDMI |
- Порт HDMI IN на задней панели яркий после ввода сигнала
- Или свет, когда HDMI OUT порт задней панели подключен к выходному концу.
|
| ETH, пилотная лампа |
- Сетевой порт задней панели подключен к гигабитной сети после света
|
| PWR, пилотный фонарь |
|

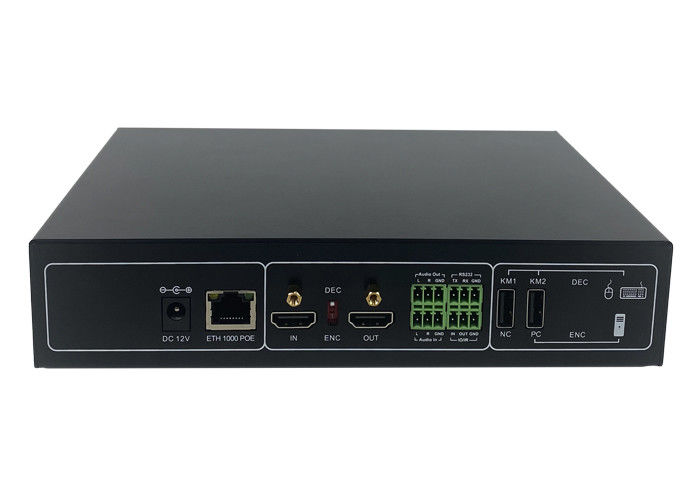

| номер порядка |
Имя |
описание |
| 2 |
Интерфейс питания 12 В постоянного тока |
- Интерфейс главного источника питания 12В постоянного тока, используемый для подключения главного источника питания DC 5.5 * 2.1 спецификации и взаимного резервного питания POE сети.
|
| 3 |
E TH 1000 POE |
- Гигабитный сетевой интерфейс, поддержка питания POE, гигабитный коммутатор и взаимное резервное копирование питания POE.168. * *
|
| 4 |
HDMI IN
Интерфейс ввода видео
|
- Используется для ввода видео HDMI при использовании в качестве входной узла.
|
| 5 |
Выключатель набора |
- Используется для кодирования ввода и декодирования вывода
- ENC-код, как входной узел, источник сигнала
- Это декодирование DEC, как выходный узел, KVM седалище узла и IPC пересылки узла
|
| 6 |
Выход HDMI
Интерфейс вывода видео
|
- Для входного сигнала, когда он используется в качестве входного узла
- Использовать для подключения HDMI выходной стороны в качестве выходной узла
|
| 7 |
Audio Out Интерфейс аудиовывода |
- 3.5mm 3 Pin интерфейс, для аналогового аудио вывода интерфейс, L - левый канал, R - правый канал, GND - земля
|
| 8 |
Аудио в Интерфейс ввода аудио |
- 3.5mm 3 Pin аналоговый аудио входный интерфейс, L - левый канал, R - правый канал, GND - земля
|
| 9 |
R S232 Интерфейс |
- R S232 Серийный порт с интерфейсом 3 пин, двусторонняя функция и прямая передача со стороны сети, TX для отправки, RX для приема, GND для земли.
|
| 10 |
Интерфейс IR / IO |
- IR / IO мультиплексирующий 3pin интерфейс, IR и IO функции являются опцией. IR может принимать или отправлять только. IO поддерживает прием или отправку. IO имеет два способа.
|
| 11 |
K M1 /NC |
- Этот интерфейс является недействительным NC при входе в режим (ENC).
- При выходе (DEC) в режиме KVM этот интерфейс может подключать мышь или клавиатуру, обычный выходный узел, интерфейс не работает.
|
| 12 |
K M2 /PC |
- При входе в режим (ENC) этот интерфейс ПК получает интерфейс USB хоста источника управления сигналом для передачи сигналов мыши и клавиатуры.
- При выходе (DEC) в режиме KVM этот интерфейс может быть подключен к мыши или клавиатуре, обычный выходный узел, интерфейс не работает.
|
