1080P МИНИ SD/HD/3G SDI к конвертеру HDMI с HDMI1.3 HDCP1.1/1,2

1,0 введение

SDI к конвертеру HDMI позволяет сигналам SD-SDI, HD-SDI и 3G-SDI быть показанным на дисплеях HDMI/SDI

пока обеспечивающ, что высокие битовые скорости 2,970 Gbit/s дали вам передачу кратковременного сигнала без любой потери.

Для профессионалов это значит что теперь легче распределить и удлинить ваш сигнал 3G SDI

пока дающ вам способность показать вашу работу на спасибо дисплеев HDMI построенную в конвертере HDMI.

Furthermore, спасибо петл-через дизайн 3G-SDI, потребители могут насладиться и SDI и

Дисплеи HDMI в то же время.

2,0 особенности

1) Деятельность на 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

и 270Mbits/s.;

2)Поддерживает SMPTE 425M (уровень a и ровный b), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Выравненный и, который re-хронометрированный выход петли• Интегрированное аудио де--embedder для a

максимум 8 каналов, 48 КГц аудио.;

4)Автоматическое обнаружение видео- режима (3G/SD/HD);

5)Преобразование от SMPTE 425M ровный b для того чтобы выровнять 1080p 50/59.94/

60 4:2: бит 2 10.;

6)Соединитесь с другими блоками для того чтобы удлинить ваш сигнал над длинными расстояниями.;

7)Одновременный дисплей с сигналами SDI и HDMI;

8)Дальности передачи сигнала поддержек до 300M для сигналов SDI,

200M для сигналов HD и 100M для сигналов 3G;

9)1080P МИНИ SD/HD/3G SDI к конвертеру HDMI с HDMI1.3 HDCP1.1/1.2;

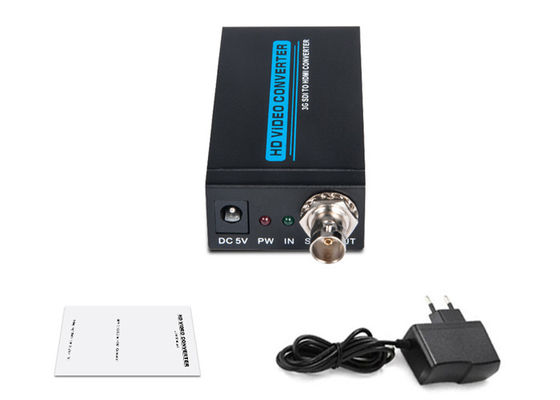

3,0 упаковывая аксессуары:

Перед попыткой использовать этот блок, пожалуйста проверите упаковку и убеждайтесь

следующие пункты содержатся в грузя коробке:

(1) SDI К КОНВЕРТЕРУ HDMI------------------------------1Pcs

(переходник силы DC 2) 5V---------------------------------------1Pcs

руководство потребителя (3)---------------------------------------------------1Pcs

4,0 спецификации

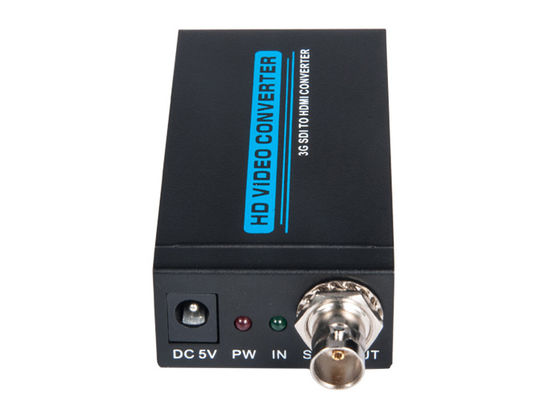

Порт входного сигнала -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

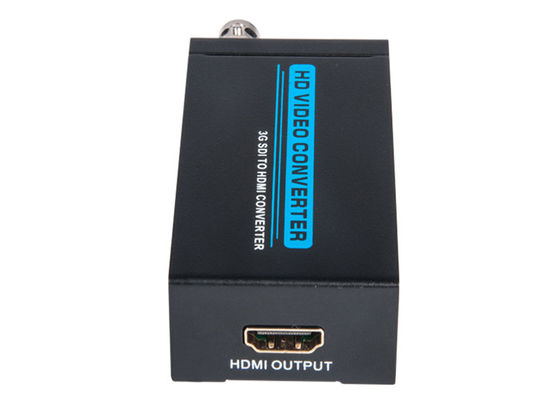

Порт выввода--------------------------------------------------------------------------1 x HDMI;

Тарифы передачи SDI----------------------2,970 Gbit/s и 2.970/1.001 Gbit/s

Разрешение In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Электропитание--------------------------------------------------------------------------DC 5V;

Модель человеческого тела предохранения от ESD --------------------±8kV (разрядка воздушного зазора)

±4kV (разрядка контакта);

Размер-----------------------------------------------------82mm x 43.5mm x 23mm;

Вес------------------------------------------------------------------------------------150g;

Рабочая температура----------------------------------0°C | 40°C/32°F | 104°F;

Температура хранения------------------------------------20°C | 60°C/-4°F | 140°F;

elative влажность-------------------------------------20 | RH 90% (Не-конденсировать);

Расход энергии (Макс)-------------------------------------------------------------5W;

Название продукта--------------------1080P МИНИ SD/HD/3G SDI к конвертеру HDMI с HDMI1.3 HDCP1.1/1.2;

5,0 соединение и деятельность

5,01 соедините коаксиальный кабель между источником сигнала SDI и ВХОДНЫМ СИГНАЛОМ SDI

конвертера.

5,02 соедините кабель HDMI между конвертером и дисплеем HDMI.

5,03 соедините переходник силы между конвертером и выходом.

5,04 открытый электропитание источника сигнала HDMI и дисплея. Выберите

соответствуя входной сигнал портам, тогда ему работает.
