Я.инструкции по установке

Чтобы сэкономить ваше драгоценное время, в этом руководстве не используется здравый смысл.

использование электрических приборов, пожалуйста, следуйте здравому смыслу общих электрических приборов.

Перед использованием устройства, пожалуйста, внимательно прочитайте инструкцию по эксплуатации, чтобы вы могли быстро

знакомиться с пуском в эксплуатацию и использованием устройства.

II.. шаги установки

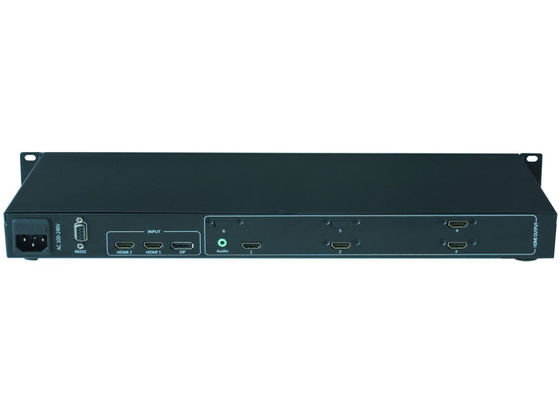

1. Подключите HDMI выход процессора сцепления к HDMI входного порта жидкого кристалла

дисплейный блок, и каждый дисплейный блок может быть подключен к любому выходному порту HDMI процессора сцепления;

2. подключить источник сигнала, который будет отображаться, к любому из интерфейсов HDMI1, HDMI2 и DP;

3. В первый раз, когда вы настроите видео стена контроллер, вы должны подключиться к интерфейсу RS232

видеоконтроллера через серийный кабель.

Диаграмма установки выглядит следующим образом:

мощность включена

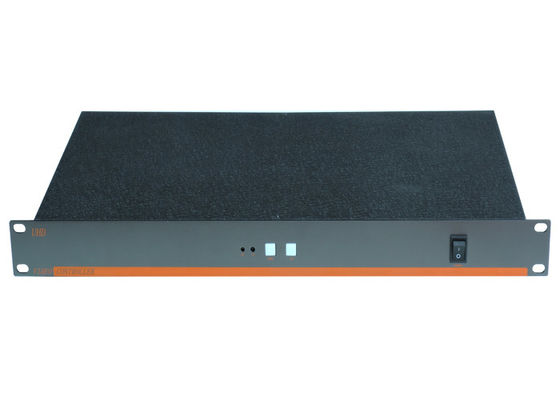

После того, как вышеуказанные кабели подключены, подключите источник питания 100-240В переменного тока, включите выключатель питания устройства,

свет индикатора мощности красный, а устройство находится в рабочем состоянии;

Настройки программного обеспечения для связи

Первое использование 4K видео стена контроллер должен быть отладка программным обеспечением в соответствии с фактическим расположением

Перед отладкой программное обеспечение управления и устройство должны нормально общаться.

Ниже приведен режим настройки связи:

Откройте папку "Программное обеспечение" внутри компакт-диска и скопируйте ее на жесткий диск компьютера, откройте файл VideoWallcontrol.exe внутри,

и затем появляется следующий интерфейс;
