Обзор продукции

ВNSDesignStudio Программируемый контроллер автоматизации AVсочетает в себе профессиональное управление AV-устройствами, настраиваемые сенсорные интерфейсы, работу с помощью браузера, удаленную инженерию и интеллектуальное управление питанием в одной интегрированной платформе.

Разработанная для системных интеграторов и коммерческих AV-проектов, система позволяет централизованно управлять дисплеями, проекторами, видеопроцессорами, матричными коммутаторами, аудиосистемами, камерами PTZ, освещением,моторизованные шторы, экологическое оборудование, устройства контроля доступа и другие сторонние системы.

В отличие от других процессоров управления в этом ассортименте продуктов, NSDesignStudio делает больший акцент напрограммное обеспечение и уровень управленияИнженеры могут проектировать пользовательские интерфейсы, настраивать команды устройств, создавать логику управления, управлять источниками и выходами видеостены, назначать пользовательские разрешения,и загружать или загружать проекты через одну визуальную среду проектирования.

Контроллер поддерживает работу локальной сети, а также удаленное программирование, техническое обслуживание, обновления и передачу проектов через Ethernet или Интернет.Его веб-режим HTML позволяет совместимым устройствам получать доступ к среде управления через браузер, либо через облачный сервер через общедоступную сеть, либо через локальный веб-сервер.

NSDesignStudio также поддерживает iPad, iPhone, Android, Windows, сенсорную панель и веб-контроль.с до 16 устройствами, подключенными одновременно согласно руководству по оборудованиюРазличные терминалы могут использовать разные интерфейсы для операторов, администраторов, техников или пользователей помещений.

Благодаря сочетанию программируемого оборудования, дизайна визуального интерфейса, веб-диспетчерского управления, мультиплатформенного управления и автоматизированного питания,NSDesignStudio особенно подходит для проектов, требующих больше, чем простое управление помещением..

Основные преимущества продукта

Удаленное управление на базе веб-сайта

NSDesignStudio поддерживает браузерный доступ к системе через облачный сервер или локальный веб-сервер.

Авторизованные пользователи могут выполнять такие функции:

• Доступ к интерфейсу
• Управление устройством
• Редактирование проектов
• Сбережения в проекте
• Дистанционное программирование
• Дистанционное обслуживание
• Удаленное обновление
• Загрузка и загрузка проекта

Платформа поддерживает удаленный доступ браузера через общедоступные сети 4G/5G, а также локальное развертывание веб-сайта в пределах локальной сети.

Конструкция пользовательского интерфейса сенсорной панели

Программное обеспечение NSDesignStudio позволяет системным интеграторам создавать пользовательские графические интерфейсы управления в соответствии с требованиями каждой комнаты, клиента или приложения.

Его среда проектирования включает:

• Прямоугольники и графический фон
• Кнопки многоуровневого управления
• Контроль текста и ввода
• Слайдеры
• Контейнеры для данных
• Контроль видеостены
• Управление источником сигналов
• Управление столом
• Многоразовые пользовательские компоненты
• Многостраницы для различных сценариев работы

Редактор интерфейса также обеспечивает настройки выравнивания, группировки, блокировки, слоирования, вращения, шрифта, прозрачности, границы, фона и внешнего вида.

Управление кнопкой, управляемой событиями

Кнопки могут быть настроены с различными состояниями нормального, нажатого и парирующего движения.

• Нажмите
• Освобождение
• Дважды щелкните
• Длинный пресс
• Слайд

Каждое действие может быть отнесено к:

• Переключаться на страницы
• Скрыть элементы управления
• Управление дисплеем
• Отправить команды устройства

Это позволяет создавать упрощенные пользовательские интерфейсы, а также более продвинутые страницы управления для технического персонала.

Многоплатформенное управление

Один проект управления может поддерживать несколько операционных платформ, включая:

• iPad
• iPhone
• Android планшет
• Смартфон с Android
• Компьютер с Windows
• Специальная сенсорная панель
• Веб-терминал на основе браузера

В руководстве по оборудованию указано, что одновременно может быть подключено до 16 устройств управления, и каждое устройство может использовать различный пользовательский интерфейс.

Визуальное программирование без кода

Платформа программирования предназначена для уменьшения зависимости от традиционных языков программирования.

Инженеры могут визуально настраивать страницы управления и функции, в то время как программное обеспечение может автоматически генерировать кнопки в 3D-стиле и поддерживать прозрачные PNG, WMF, ICO и GIF-активы изображений.Это помогает сократить время проектирования и упрощает последующее обслуживание или модификацию интерфейса.

Комплексное управление AV-устройством

Программируемый хост управления поддерживает несколько типов стороннего оборудования посредством:

• RS232
• RS485/RS422
• Инфракрасные
• Реле
• Цифровые вводы и выводы
• Ethernet
• Сервер TCP
• UDP
• Управление устройством на основе IP

Согласно руководству по оборудованию, платформа предоставляет восемь программируемых интерфейсов RS232, восемь интерфейсов RS485, восемь инфракрасных портов, восемь релейных портов и восемь цифровых портов ввода/вывода.

Расширенная сетевая интеграция

Интегрированный стек протокола TCP/IP поддерживает:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Разрешение доменного имени
• Доступ к облачному серверу
• Операция TCP сервера

Настраиваемый фоновый сервер может принимать команды от сетевых устройств, работать с взаимосвязанными центральными контроллерами и интегрироваться с совместимым сторонним программным обеспечением управления.

Автоматизированное управление электроэнергией

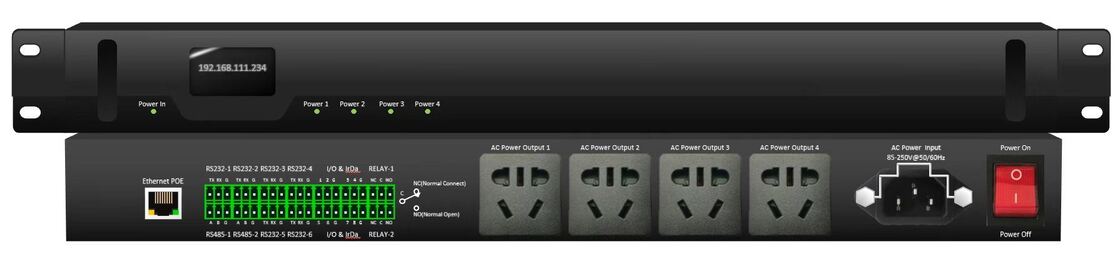

На изображении продукта показаны четыре независимо управляемых выхода переменного тока с соответствующими индикаторами состояния питания передней панели.

Это позволяет интегрировать подключенные AV-устройства в последовательности запуска и остановки системы, помогая координировать:

• Мощность дисплея
• Мощность проектора
• Мощность аудиооборудования
• Мощность периферийного устройства
• Планируемое отключение системы
• Запуск комнаты с одним сенсорным устройством

Эта возможность управления мощностью дает NSDesignStudio более четкое все-в-одном автоматизации позиционирования, чем другие программируемые процессоры управления в ассортименте продуктов.

Сложная автоматизация и логика запуска

Платформа поддерживает комбинированные последовательности команд, состоящие из нескольких действий.и комбинированные команды могут быть вложены для создания более продвинутых автоматизации рабочих процессов.

Функции, основанные на триггерах, могут реагировать на:

• Данные RS232
• Данные RS485
• Цифровое состояние В/В
• Сетевые команды
• Внешние датчики
• Действия пользовательского интерфейса

Например, одна команда сцены может включить дисплей, опустить экран проекции, выбрать источник аудио, настроить аудиосистему, установить уровень освещения,и активировать предварительный настрой видеоконференции.

Дистанционная техника и техническое обслуживание

Система интеграторов может модифицировать проекты удаленно через Ethernet или интернет-соединения, а не посещать каждый сайт.

Поддерживаемые удаленные рабочие процессы включают:

• Загрузка новых программ
• Загрузка существующих проектов
• Обновление интерфейсов
• Изменение команд управления
• Выполнение дистанционного обслуживания
• Обновление системных программ
• Устранение неполадок оборудования, подключенного к сети

Технические спецификации

Функции программного обеспечения и пользовательского интерфейса

Управление проектами

NSDesignStudio поддерживает

• Создание новых проектов
• Открытие местных проектов
• Открытие онлайн-проектов
• Загрузка проектов
• Загрузка проектов
• Управление недавно использованными проектами
• Переключение языков интерфейсов

Его основная панель инструментов конфигурации включает в себя редактирование интерфейса, конфигурацию выходного узла, конфигурацию источника сигнала, конфигурацию агента, конфигурацию центрального управления, конфигурацию пользователя, загрузку,и функции загрузки.

Настройка интерфейса

Интеграторы системы могут создавать разные страницы для разных помещений, режимов работы или ролей пользователей.

Возможные страницы включают:

• Приветственная страница
• Страница управления совещаниями
• Страница выбора источника
• Страница аудиоконтроля
• Страница управления камерой
• Страница видеостены
• Страница управления освещением
• Страница управления питанием
• Страница состояния системы
• Страница технического обслуживания

Платформа поддерживает глобальные фоны страниц, твердые или градиентные наполнения, пользовательские изображения, многоразовые компоненты, антиалиазирование, прозрачность, границы, закругленные углы и графическое слоирование.

Управление стеной видео и источником

В отличие от базового интерфейса управления помещением, NSDesignStudio включает специальные области конфигурации для:

• Выходные узлы
• Источники сигналов
• Контроль видеостены
• Контроль источника
• Входные группы
• Передающие узлы
• Конфигурация агента

Это делает его подходящим для аудиовизуальных систем, которые сочетают в себе автоматизацию помещений с распределенной обработкой видео и управлением видеостенами.Руководство по программному обеспечению определяет его как программное обеспечение для использования и управления для распределенных узлов обработки видео серии AQS.

Конфигурация пользователей и разрешений

Различные страницы интерфейса и функции управления могут быть созданы для:

• Конечные пользователи
• Администраторы совещательных залов
• Учителя
• Операторы
• Техники систем
• Инженеры по техническому обслуживанию

Это помогает предотвратить доступ несанкционированных пользователей к расширенным настройкам системы, сохраняя при этом простой повседневный операционный интерфейс.

Типичные применения

Конференц-залы предприятий

NSDesignStudio может обеспечить одноприкосновение в кабинете для совещаний для:

• Управление дисплеем и проектором
• Смена источника
• Громкость звука
• Предварительные настройки PTZ камеры
• Видеоконференции
• Сцены освещения
• Управление занавеской
• Управление мощностью оборудования

Кнопка "Начать совещание" может выполнять несколько координированных команд, в то время как кнопка "Конец совещания" может отключать оборудование в правильной последовательности.

Многокомнатные умные офисы

Архитектура управления, основанная на браузере, подходит для организаций, работающих с несколькими залами совещаний или пространствами для сотрудничества.

Устройства и группы AV могут удаленно:

• Системы контрольных помещений
• Обновление интерфейсов управления
• Изменить команды устройства
• Сохранить предустановки комнаты
• Загрузить пересмотренные проекты
• Системы доступа без поездки в каждую комнату

Центра управления и управления

Контроллер может интегрировать:

• Видеостены
• Распределенные AV-узлы
• Матричные переключатели
• Дисплеи оператора
• PTZ-камеры
• Аудиосистемы
• Сигналы контроля доступа
• Устройства управления питанием

Для операторов, руководителей и обслуживающего персонала могут быть разработаны пользовательские интерфейсы с различными страницами и разрешениями для каждой роли.

Умные классы и учебные центры

Учителя или инструкторы могут контролировать:

• Интерактивные дисплеи
• Проекторы
• Документальные камеры
• Компьютеры
• Аудиосистемы
• Оборудование для записи
• Освещение
• Секвенирование мощности

Интерфейс может быть упрощен для повседневного обучения при сохранении инженерных функций на защищенной странице обслуживания.

Аудитории и многофункциональные залы

Платформа автоматизации может координировать:

• Проекционные системы
• Сценические экспонаты
• Процессоры аудио
• Сцены освещения
• Моторизованные экраны
• Системы занавесок
• Оборудование источника
• Мощность оборудования

Для презентаций, церемоний, тренингов, выступлений и видеоконференций могут быть созданы предопределенные режимы работы.

Музеи и выставочные помещения

NSDesignStudio можно использовать для управления:

• Мультимедийные экспонаты
• Цифровая вывеска
• Интерактивные экраны
• Сцены освещения
• Плановое воспроизведение медиа
• Сенсоры окружающей среды
• Мощность оборудования
• Контент, созданный посетителями

Услуги по поддержке, основанные на браузере, позволяют удаленно обновлять содержание проекта и интерфейсы управления.

Гостиницы и конференц-центры

Платформа подходит для:

• Залы совещаний
• Банкетные залы
• VIP-залы для совещаний
• Конференц-центры
• Учебные комнаты
• Многоцелевые мероприятия

Отдельные интерфейсы могут быть созданы для гостей, сотрудников гостиниц, операторов мероприятий и техников аудиовизуального оборудования.

Проекты распределенных аудиовизуальных и видеостен

Поскольку NSDesignStudio включает в себя управление стеной видео, конфигурацию источника, управление выходными узлами и поддержку распределенных узлов,Он особенно подходит для проектов, объединяющих аутоматизацию AV с сетевым видеораспределением..

Типичные развертывания включают:

• Контрольные помещения безопасности
• Центры управления движением
• Центры экстренных операций
• Центры корпоративного опыта
• Выставочные залы
• Комнаты мониторинга кампуса

Почему выбрать NSDesignStudio?

Решение NSDesignStudio не позиционируется как другой обычный процессор центрального управления.

• Программируемое оборудование управления
• Визуальный дизайн пользовательского интерфейса
• Управление распределенными видеоузлами
• Удаленный доступ через Интернет
• Передача проекта в облаке
• Многоплатформенный сенсорный контроллер
• Автоматизированное управление питанием оборудования
• Дистанционная техника и техническое обслуживание

Это делает его особенно подходящим для системных интеграторов, которым необходимо обеспечить индивидуальный пользовательский опыт и эффективно поддерживать несколько AV-систем после установки.
