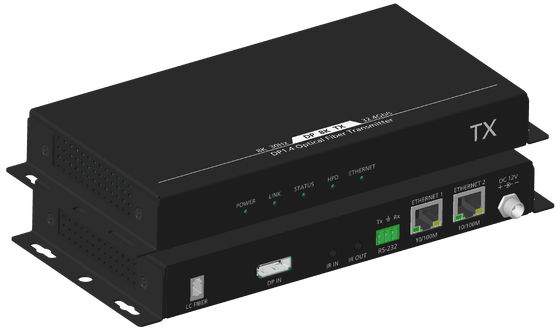

8K DP1.4 оптоволоконный расширитель по одномодному волокну с двунаправленным IR и RS232
Обзор продукта:
VINCAN WL-DP1.4-RJ45-TX-RX - это 8K DP1.4 волоконно-оптический расширитель, предназначенный для передачи несжатого видео DisplayPort,
AUX, двунаправленные IR и двунаправленные сигналы RS232 через одну нить одномодового волокна.
Поддерживая разрешения до 8K на частоте 30Hz и 4K на частоте 120Hz, это решение DisplayPort по волоконному кабелю обеспечивает надежный
Подходит для профессиональных аудиовизуальных установок, где требуется видео с высоким разрешением, стабильное качество сигнала и дистанционное управление устройством.
Передатчик и приемник используют оптическую технологию CWDM для объединения нескольких оптических длин волн на одном волокне.
Расширитель DP уменьшает использование волоконного канала, сохраняя при этом полную пропускную способность 32,4 Гбит/с, необходимую для передачи сигналов DP1.4.
Ключевые характеристики:
• DP1.4 оптоволоконный удлинитель для профессиональных аудиовизуальных приложений
• Поддерживает разрешения до 8K при частоте 30Hz
• Поддерживает 4K на частоте 120 Гц для видеоприложений с высокой частотой кадра
• Передает несжатое видео DisplayPort по волоконному волокну
• Поддерживает общую пропускную способность видео до 32,4 Гбит/с
• Использует только одноволоконное волокно
• Длинные расстояния передачи дисплея до 1,5 км
• Транспарентный дисплейPort AUX передача сигнала
• Один двунаправленный IR канал
• Один двунаправленный канал RS232
• Единый оптический интерфейс LC
• Устойчивая передача из точки в точку через волоконно-оптические сети
• 12В постоянное питание
Спецификация:
|
|
Параметр
|
Описание
|
|
Резолюция
|
Максимальное разрешение
|
4K x 2K при 120 Гц
8K (7680 x 4320 при 30 Гц)
|
|
Оптики
|
Передатчик DP1.4:
5 лазеров + 1 фотодетектор
|
лазеры 1270/1290/1310/1330/1550 нм;
Фотодетектор 1490 нм
|
|
Приемник DP1.4:
1 лазер + 5 фотодетекторов
|
лазер 1490 нм;
1270/1290/1310/1330/1550 нм фотодетекторы
|
|
Модуль CWDM
|
Встроенные 1270/1290/1310 нм и 1330/1490/1550 нм
|
|
Электрические
|
Сигнал ввода/вывода
|
Уровень TMDS (совместимый с DP1.4)
|
|
Пропускная способность (TMDS на канал)
|
8.1 Гбит/с
|
|
Общая пропускная способность видеосигнала
|
32.4 Гбит/с
|
|
Волокна
|
Бюджет энергии оптической связи
|
Минимум 8 дБ
|
|
Жилье
|
Размеры (мм)
|
160 Вт x 85 Л x 26 ч
|
|
Порты
|
Оптический интерфейс
|
1 x ЛК
|
|
Интерфейс DP
|
Женский разъем DP
|
|
Рекомендуемые волокна
|
Однорежимные волокна
|
|
Расстояние передачи
|
1.5 км
|
Заявления
8K DP1.4 оптоволоконный расширитель может использоваться в:
• Интеграция профессиональных аудиовизуальных систем
• Управляющие и командные центры
• Телерадиокомпании и студии производства
• Медицинские системы визуализации
• Цифровые вывески
• Выставочные и опытные центры
• учреждения образования и профессиональной подготовки
• Системы аудиовизуального оборудования для умных домов
• Высокоразрешительные системы публичного отображения
• Видеотрансляция от точки к точке DisplayPort
Содержание упаковки
• 1 × LDP14-601S01-T DP1.4 оптический передатчик
• 1 × LDP14-601S01-R DP1.4 оптический приемник
• 2 × адаптеры питания с входом 110 ‰ 230 V переменного тока и выходом 12 V постоянного тока / 2 A
Почему выбирать VINCAN DP1.4 волоконно-оптический расширитель?
VINCAN WL-DP1.4-RJ45-TX-RX сочетает в себе поддержку видео 8K, совместимость 4K 120Hz, одноволоконную передачу, двунаправленные IR и
двунаправленное управление RS232 в одной компактной оптической системе расширения.
Он обеспечивает практическое решение DP через волоконное оптоволоконное оборудование для профессиональных AV-интеграторов, дистрибьюторов и поставщиков проектных решений, требующих больших расстояний,
не сжатая передача сигнала DisplayPort.
OEM и ODM поддержка настройки доступна для профессиональных проектов AV. Пожалуйста, свяжитесь с нами для спецификаций продукта, конфигурации проекта,
образцы заказов или индивидуальные требования.
