16x16 модульный HDMI видеопроцессор с 4K60 4:4:4 и многооконным отображением для систем управления видеостенами

Модульный процессор видеостены VINCAN 16x16 HDMI — это профессиональный контроллер видеостены на базе FPGA, предназначенный для централизованного управления AV-сигналами, обработки видео с несколькими окнами и гибкого матричного коммутирования.

Благодаря 16 входам HDMI и 16 выходам HDMI в стандартной конфигурации этот модульный процессор матрицы видеостены представляет собой практичное решение для командных центров, комнат управления безопасностью, вещательных студий, систем промышленного мониторинга и крупномасштабных AV-инсталляций.

Процессор поддерживает вход и выход HDMI 4K@60Hz 4:4:4 через совместимые четырехканальные карты ввода-вывода, до 16 окон с разрешением 2K в поддерживаемых конфигурациях, опциональное подключение 12G-SDI и управление через сенсорный экран на передней панели.

Модель 16x16 имеет те же возможности обработки видео и окон/слоев, что и меньшая конфигурация 8x8. Ее основным преимуществом является увеличенное количество входных и выходных каналов, что позволяет управлять большим количеством AV-устройств и подключений дисплеев в одном шасси.

Объединяя обработку видеостены, матричное коммутирование, предустановки дисплеев и несколько методов управления, процессор видеостены VINCAN 16x16 представляет собой гибкую аппаратную платформу для профессиональных AV-интеграторов.

HDMI-процессор видеостены 16x16 обеспечивает централизованное управление сигналами для профессиональных многоэкранных систем отображения.

• 16 каналов входа HDMI.
• 16 каналов выхода HDMI.
• Четыре канала HDMI на совместимую карту ввода-вывода.
• Модульная конструкция карт ввода-вывода.
• Гибкая маршрутизация источников и конфигурация групп дисплеев.
• Подходит для проектов, требующих множества подключений источников и дисплеев.

Модульная архитектура помогает системным интеграторам конфигурировать решение для видеостены в соответствии с фактическими требованиями проекта.

Обновленный процессор поддерживает сигналы HDMI 4K@60Hz 4:4:4 как на совместимых входных, так и на выходных картах. Ключевые преимущества включают:

• Обработка видео высокого разрешения.
• Четкое отображение компьютерной графики и мелких деталей.
• Поддержка профессиональных источников HDMI-сигнала.
• Четырехканальная архитектура карт ввода-вывода HDMI 4K60.
• Гибкая интеграция с системами отображения 4K.

Эта возможность особенно ценна в диспетчерских, где операторам необходимо просматривать подробные панели управления, интерфейсы мониторинга, технические чертежи и другой контент высокого разрешения.

Модульный процессор видеостены VINCAN поддерживает гибкое управление окнами для приложений видеостен LCD и LED.

• До 16 окон с разрешением 2K в поддерживаемых конфигурациях выходных карт.
• Свободное позиционирование и изменение размера окон.
• Масштабирование, растягивание и перемещение окон.
• Перекрывающиеся окна и несколько слоев отображения.
• Несколько независимых групп дисплеев.
• Компенсация рамки LCD.

Максимальное количество окон и распределение слоев зависят от выбранной выходной карты и рабочего разрешения. Модели 16x16 и 8x8 используют одинаковые характеристики обработки совместимых выходных карт.

Модульный процессор VINCAN 16x16 объединяет функции обработки видеостены и матричного коммутирования в одной аппаратной платформе. В зависимости от установленных карт ввода-вывода система поддерживает:

• Макеты видеостены с несколькими окнами.
• Маршрутизация HDMI-сигнала.
• Независимое управление группами дисплеев.
• Выбор источника для совместимых выходов.
• Конфигурация дисплея на основе предустановок.
• Централизованное управление несколькими AV-источниками.

Например, комната управления безопасностью может использовать группу экранов для основной видеостены, а другие совместимые выходы назначать отдельным мониторам. Эта интегрированная архитектура помогает упростить управление сигналами в сложных AV-инсталляциях.

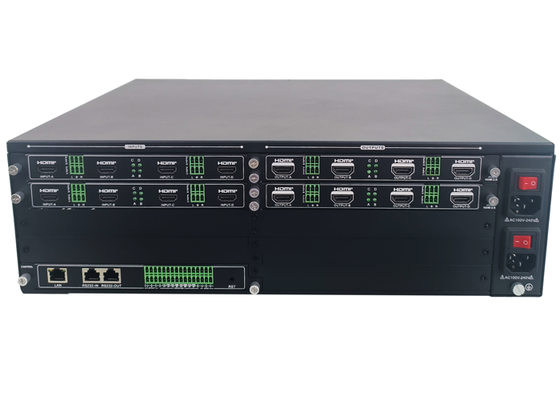

Процессор использует модульные подключаемые карты, по четыре канала на совместимую карту входа или выхода HDMI. Конфигурация HDMI 16x16 состоит из четырех карт входа HDMI и четырех карт выхода HDMI. Совместимые варианты карт включают:

• Карты входа HDMI 4K60.
• Карты выхода видеостены HDMI 4K60.
• Карты выхода матрицы HDMI.
• Опциональные карты входа 12G-SDI.
• Опциональные карты выхода матрицы 12G-SDI.
• Опциональные карты предварительного просмотра HDMI.

Доступные функции зависят от конфигурации установленной карты.

Для профессиональных вещательных и видеопроизводственных сред процессор поддерживает опциональные карты сигналов 12G-SDI. Совместимые карты SDI позволяют интеграторам разрабатывать решения для проектов, включающих профессиональные источники SDI и HDMI-системы отображения. Применения включают:

• Мониторинг вещания.
• Комнаты управления производством.
• Профессиональное управление видеосигналами.
• Интеграция систем SDI и HDMI.

Интерфейсы 12G-SDI являются опциональными и не входят в стандартную конфигурацию только HDMI.

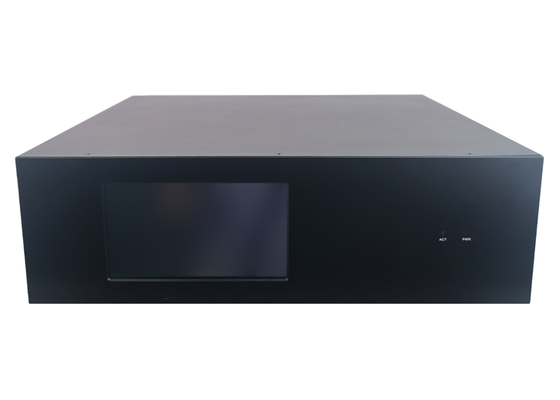

Встроенный сенсорный экран на передней панели обеспечивает удобный локальный доступ к функциям устройства. Операторы могут использовать сенсорный экран для:

• Выбора и переключения входных источников.
• Сохранения и вызова предустановок дисплея.
• Настройки циклического переключения предустановок.
• Просмотра статуса сигнала.
• Проверки сетевой информации.
• Доступа к информации о системе.

Сенсорный экран особенно полезен для работы в аппаратных комнатах и ​​для обслуживания на месте.

Процессор видеостены поддерживает несколько методов управления для профессиональных AV-инсталляций. Поддерживаемые методы включают:

• Сенсорный экран на передней панели.
• Интерфейс веб-браузера.
• Команды LAN / TCP/IP.
• Последовательное управление RS-232.
• Специализированное программное обеспечение для управления.
• Приложение для Android.

Эти опции позволяют интеграторам выбирать подходящие методы локального или удаленного управления для различных сред проектов.

Процессор поддерживает до 256 предустановок дисплея на группу видеостены. Операторы могут создавать предопределенные макеты и вызывать их при необходимости. Также поддерживается циклическое переключение предустановок, что делает процессор подходящим для сред мониторинга, где контент дисплея должен меняться в зависимости от различных операционных задач. Дополнительные функции включают:

• Независимое управление группами дисплеев.
• Настраиваемые наложения прокручиваемого текста.
• Регулируемая яркость выхода.
• Мониторинг статуса сигнала.
• Импорт и экспорт поддерживаемой конфигурации системы.

Процессор видеостены VINCAN 16x16 использует выделенную аппаратную архитектуру обработки FPGA без встроенной операционной системы. Эта архитектура предназначена для профессиональной обработки видеосигналов и централизованного управления дисплеями. Она подходит для AV-сред, требующих непрерывной работы, включая центры мониторинга безопасности, командные комнаты, промышленные объекты и вещательные установки.

Примечание: Емкость окон, распределение слоев, совместимость сигналов и доступные функции матрицы зависят от установленных карт и выбранного рабочего разрешения.
