Обзор продукта
Модульный процессор видеостены VINCAN 40x40 HDMI — это профессиональный контроллер матрицы видеостены на базе FPGA, разработанный для крупномасштабных AV-систем, центров видеонаблюдения, диспетчерских и командных пунктов, объектов вещательного мониторинга и многоэкранных инсталляций.
Созданный на базе обновленной модульной платформы видеопроцессоров VINCAN, эта конфигурация с 40 входами и 40 выходами сочетает в себе высококачественную обработку видеостены, бесшовное матричное переключение, гибкое управление несколькими окнами и централизованное управление в одном шаге.
Система поддерживает вход и выход HDMI 4K@60Hz 4:4:4 через совместимые четырехканальные карты. В поддерживаемых условиях работы с разрешением 2K выходные карты видеостены обеспечивают до 16 окон/слоев, позволяя операторам организовывать несколько источников на своих дисплейных системах.
Опциональное подключение 12G-SDI позволяет настроить процессор для профессионального вещания и AV-приложений со смешанными интерфейсами.
Благодаря встроенному сенсорному экрану на передней панели, веб-управлению, управлению по RS-232 и подключению по LAN, процессор видеостены VINCAN 40x40 предлагает гибкую эксплуатацию и интеграцию для требовательных профессиональных AV-сред.
Ключевые особенности
1. 40 входов HDMI и 40 выходов HDMI
Процессор видеостены 40x40 HDMI предназначен для инсталляций, требующих большого количества видеоисточников и подключений дисплеев.
Ключевые возможности включают:
- 40 каналов входа HDMI в указанной конфигурации.
- 40 каналов выхода HDMI в указанной конфигурации.
- Модульные вставные карты входа и выхода.
- Четыре канала HDMI на совместимую карту.
- Централизованное управление несколькими видеоисточниками.
- Гибкие конфигурации выходов видеостены и матрицы.
- Несколько независимо управляемых групп дисплеев.
При установке соответствующих карт процессор может управлять большой видеостеной вместе с вспомогательными дисплеями в одной системе. Точная конфигурация входных и выходных карт должна быть подтверждена в соответствии с требованиями проекта.
2. Обработка входов и выходов 4K60 4:4:4
Обновленный модульный контроллер видеостены VINCAN поддерживает 4K@60Hz 4:4:4 на совместимых картах входа и выхода HDMI. Каждая совместимая карта HDMI обеспечивает четыре канала с поддержкой 4K60 на каждом канале.
Это позволяет системе обрабатывать высококачественные источники HDMI, такие как:
- Компьютерные рабочие станции.
- Системы управления видео.
- Интерфейсы промышленного мониторинга.
- Презентационные системы.
- Профессиональные источники AV-сигналов.
Сэмплирование цвета 4:4:4 помогает сохранить мелкие детали текста и изображений, что делает процессор подходящим для диспетчерских, отображающих карты, панели управления, электронные таблицы и другую подробную визуальную информацию.
3. До 16 окон при разрешении 2K
Модульный процессор видеостены VINCAN 40x40 поддерживает гибкие макеты с несколькими окнами через совместимые карты вывода видеостены. В поддерживаемых условиях работы с разрешением 2K система обеспечивает до 16 окон/слоев в рамках применимой конфигурации обработки.
Поддерживаемые функции включают:
- Свободное позиционирование окон.
- Изменение размера и масштабирование окон.
- Перемещение и растягивание окон.
- Перекрывающиеся слои отображения.
- Кадрирование источника входного сигнала.
- Несколько групп дисплеев.
- Компенсация рамки видеостены.
Процессор позволяет операторам располагать видеоисточники в соответствии с их требованиями к мониторингу или презентации.
Техническая заметка: Спецификация 16 окон применяется к поддерживаемым условиям работы с разрешением 2K и соответствующим ресурсам обработки выходных карт. Это не означает 16 одновременных окон 4K60 или 16 окон на каждом физическом выходе.
4. Интегрированная обработка видеостены и матричное переключение
В отличие от базового матричного коммутатора HDMI, процессор VINCAN 40x40 объединяет композицию видеостены и маршрутизацию матричных сигналов на одной модульной платформе. С совместимыми выходными картами он поддерживает одновременную работу видеостены и матрицы.
Например, центр управления может назначить выбранные дисплеи на мониторинговую стену с несколькими окнами, используя другие совместимые матричные выходы для независимого выбора источника. Эта архитектура помогает интеграторам AV-систем проектировать системы, сочетающие централизованное управление видео с гибким управлением дисплеями.

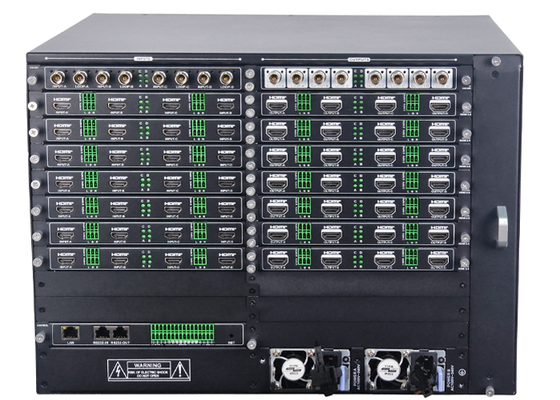

5. Модульная архитектура ввода-вывода с четырьмя каналами
Процессор использует сменные карты входа и выхода, что позволяет адаптировать конфигурацию системы к инсталляции.
Доступные совместимые интерфейсы включают:
- Карты входа HDMI 4K60.
- Карты вывода видеостены HDMI 4K60.
- Карты вывода матрицы HDMI.
- Опциональные карты входа SDI.
- Опциональные карты вывода матрицы SDI.
- Опциональные карты предварительного просмотра HDMI.
Модульная конструкция позволяет системным интеграторам выбирать типы карт в соответствии с требуемыми источниками сигналов, функциями вывода и группами дисплеев. Совместимость карт и доступные функции обработки должны быть проверены для окончательной конфигурации.
6. Опциональная интеграция 12G-SDI
Модульная платформа видеостены VINCAN поддерживает опциональные карты 12G-SDI для интеграции профессиональных видеосигналов. Это полезно для вещательных объектов, производственных сред и систем мониторинга, использующих оборудование на базе SDI. Подключение SDI является опциональным и зависит от установленных входных и выходных карт.

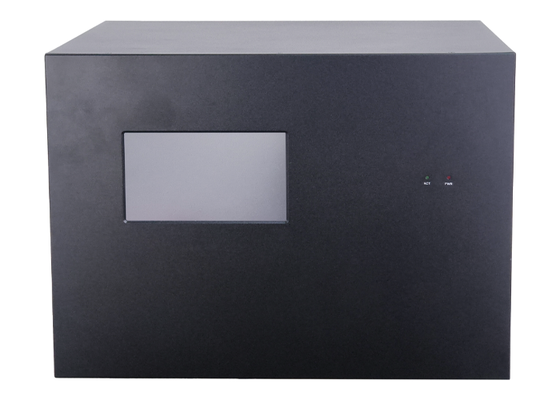

7. Управление через сенсорный экран на передней панели
Встроенный сенсорный экран обеспечивает удобное локальное управление и мониторинг системы.
Операторы могут получить доступ к функциям, включая:
- Переключение входных сигналов.
- Сохранение и вызов предустановок дисплея.
- Конфигурация циклического перебора предустановок.
- Запуск и остановка циклического перебора предустановок.
- Информация об IP-адресе сети.
- Мониторинг состояния сигнала.
- Информация о версии системы.
Сенсорный экран упрощает рутинные операции и обслуживание системы на месте.
8. Веб-управление и внешнее управление
Контроллер видеостены 40x40 поддерживает несколько методов управления для интеграции профессиональных AV-систем.
Поддерживаемые интерфейсы и методы включают:
- Управление через веб-браузер.
- Управление командами по LAN.
- Команды последовательного порта RS-232.
- Сенсорный экран на передней панели.
- Специализированное клиентское программное обеспечение.
- Приложение для Android.
Процессор также предоставляет интерфейсы управления внешними устройствами, включая настраиваемые порты RS-232/RS-485, порты ИК и соединения GPIO. Эти опции позволяют интеграторам включать процессор видеостены в совместимые централизованные системы управления AV.
9. Несколько групп дисплеев и управление предустановками
Процессор поддерживает несколько независимо управляемых групп дисплеев. Каждая группа может иметь свою собственную конфигурацию дисплея и рабочие предустановки. Система поддерживает до 256 предустановок на группу дисплеев, позволяя операторам сохранять часто используемые макеты и вызывать их при необходимости.
Дополнительные функции включают:
- Компенсация рамки.
- Регулируемая яркость выхода.
- Настраиваемые наложения прокручиваемого текста.
- Текст OSD источника входного сигнала.
- Мониторинг состояния сигнала.
- Импорт и экспорт конфигурации.
- Циклическое перебирание предустановок.
Эти функции помогают упростить повседневную работу в диспетчерских и центрах мониторинга.
10. Архитектура обработки аппаратного обеспечения FPGA
Модульный процессор видеостены VINCAN 40x40 использует выделенную аппаратную архитектуру FPGA без встроенной операционной системы. Система предназначена для профессиональной обработки видеосигналов, гибкого управления источниками и приложений непрерывного мониторинга. Дополнительные функции платформы включают регулируемую скорость вращения вентиляторов охлаждения, мониторинг состояния в реальном времени и архитектуру с двумя блоками питания.
Часто задаваемые вопросы
В1: Что такое процессор видеостены HDMI 40x40?
Процессор видеостены HDMI 40x40 — это система обработки видео, сконфигурированная с 40 входами HDMI и 40 выходами HDMI. Он предназначен для управления несколькими видеоисточниками, создания макетов видеостены и обеспечения маршрутизации матричных сигналов через совместимые карты.
В2: Поддерживает ли процессор 4K60 как на входах, так и на выходах?
Да. Совместимые карты входа и выхода HDMI поддерживают 4K@60Hz 4:4:4, с четырьмя каналами на карту.
В3: Поддерживает ли процессор 16 окон при 4K60?
Максимальная возможность 16 окон/слоев применяется в поддерживаемых условиях работы с разрешением 2K. Это не следует интерпретировать как 16 одновременных окон 4K60.
В4: Может ли он работать как контроллер видеостены, так и как матричный коммутатор?
Да. Модульная платформа поддерживает одновременную обработку видеостены и матричное переключение с соответствующими выходными картами.
В5: Поддерживает ли процессор 40x40 12G-SDI?
Да. Опциональные совместимые карты 12G-SDI могут быть выбраны для проектов, требующих профессиональной интеграции сигналов SDI.
В6: Можно ли управлять системой без компьютера?
Да. Сенсорный экран на передней панели поддерживает локальное управление, включая переключение сигналов, управление предустановками и просмотр состояния системы.
В7: Можно ли интегрировать процессор с системами управления AV сторонних производителей?
Процессор предоставляет интерфейсы RS-232, LAN, настраиваемые последовательные порты, ИК и GPIO. Интеграция должна оцениваться на соответствие командам и требованиям интерфейса системы управления стороннего производителя.
В8: В чем разница между моделями 16x16 и 40x40?
Обе модели относятся к одной и той же обновленной модульной платформе видеопроцессоров и используют совместимую технологию карт ввода-вывода 4K60. Основное отличие заключается в количестве доступных входных и выходных подключений. Конфигурация 40x40 предназначена для проектов, требующих большего количества подключений источников и дисплеев в одной системе.
В9: Поддерживает ли VINCAN индивидуальные решения для видеостен?
Да. VINCAN предлагает услуги OEM/ODM и поддержку конфигурации на основе проектов для интеграторов AV-систем, дистрибьюторов и профессиональных подрядчиков по установке.
