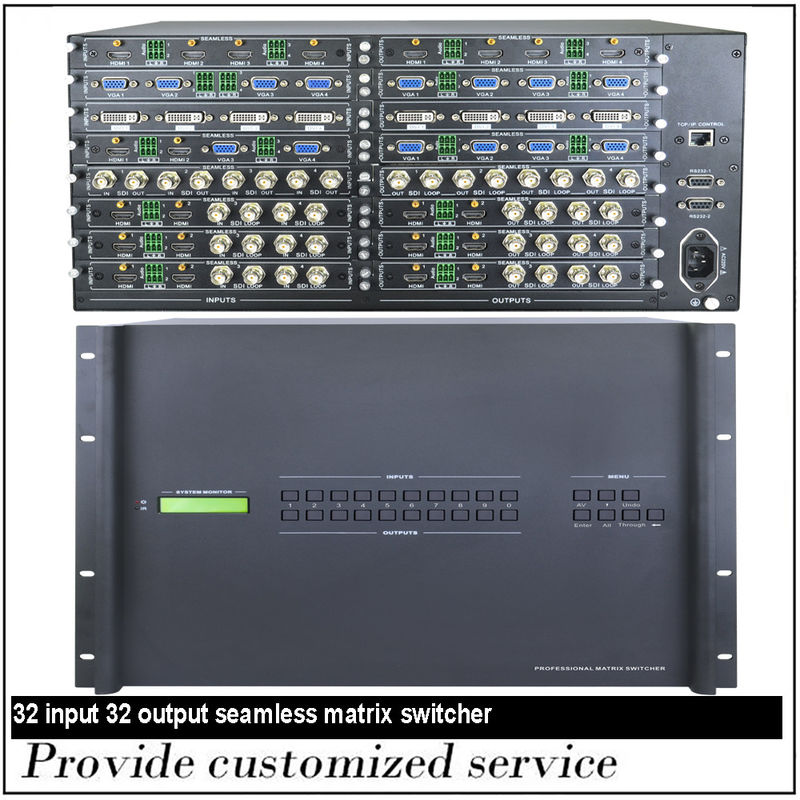

IR дистанционное управление RS232 HDMI переключатель с 4K 32x32 шасси

4K 32x32 HDMI Matrix Switcher Дистанционное управление, RS232 и передние элементы управления созданы с 4K 32x32 шасси

Описание:

4K32x32 HDMI матричный коммутаторПоскольку это матричный коммутатор, он позволяет направлять любой вход на любой выход; или один и тот же вход на все выходы, или любую комбинацию.1080p 32x32 HDMI Matrix Switcher предназначен для переключения и распределения 32 входов HDMI на 32 выхода HDMIОн также имеет 16-предварительные настройки для сохранения и отзыва. Он также имеет дополнительные драйверы Crestron & Control4.

4K 32x32 HDMI Matrix Switcher - это лучший цифровой матричный коммутатор, разработанный для современных требований к маршрутизации HDMI (мультимедийный интерфейс высокой четкости).Созданный для маршрутизации ваших систем HDMI сигналы, чтобы пойти на 32 выхода от 32 входов, этот 32x32 HDMI Matrix Switcher обеспечивает высокую производительность.

Шасси Card Cage имеет 8 входных и 8 выходных слотов.Если один заполняет полное шасси он настраивает на 32x32 HDMI SwitcherНиже показана конфигурация этого 32x32 HDMI Matrix Switcher.

4K 32x32 HDMI Matrix Switcher обеспечивает полное внутреннее управление HDCP для сегодняшней интеграции на коммерческом рынке A / V, обеспечивая аутентификацию ключа HDCP и управление рукопожатием внутри.Наш 4K 32x32 HDMI Matrix Switcher поставляется с полной HDCP (High-bandwidth Digital Content Protection) внутренней системой управления, которая исключит любое перехват цифровых данных.

II. Особенности

• 4K Переключение до 32 источников HDMI на 32 дисплея
• 16-преднастройки для сохранения для часто используемых конфигураций
• Обратная совместимость HDCP 1.4 и HDMI
• Передняя панель LCD для статуса
• Поддерживает 3D-прохождение
• Поддерживает высокоскоростные спецификации HDMI 1.4
• Поддерживает полное 1080p и 4K
• Поддерживает передачу DDC
• Поддерживает Dolby Digital-True HD и DTS-HD
• Управление с помощью дистанционного управления, RS-232 и передней панели кнопок
• Необязательное управление4 водители
• Полное управление RS-232 для включения систем управления третьих лиц

III. Пакет

HDMI матрица 1 ПК

Адаптер питания ---------------------------------------------------- 1 ПК

Учебное пособие по эксплуатации

Дистанционное управление

RS232 Серийный кабель

IV. Спецификации

4K 32x32 HDMI Матричный коммутатор Спецификации:

·Карта ввода/вывода: 4 HDMI-порта/карта

·Вводный разъем: HDMI A женский; T.M.D.S 2.9V/3.3V, 75 ом

·Выход видео: HDMI A женский; T.M.D.S 2.9V/3.3V; 75 ом

·Прибыль: 0 дБ

·Разрешение: до 4K 4:2:0 хрома

·Варианты управления: кнопки, IR пульт дистанционного управления и RS232 (9-прицепный женский D-коннектор)

·Всемирное энергоснабжение: 100VAC ~ 240VAC, 50/60Hz; 50W

·Температура: -10 ~ 50 градусов C

·Рабочая влажность: 10 ~ 90 градусов

·Правила: CE, FCC и CCC

4K 32x32 HDMI Матричный коммутатор Спецификации:

· Прибыль: 0 дБ

· Видеосигнал: HDMI (или DVI - D)

· Диапазон разрешения: до 4K 4:2:0 хрома

Ввод 4K 32x32 HDMI матричного коммутатора:

·Входы: 32 HDMI

·Подключатель ввода: HDMI

·Уровень ввода: T.M.D.S. 2,9V/3,3V

·Импеданс ввода: 75 ом

4K 32x32 HDMI Matrix Switcher выход:

·Выходы: 32 HDMI

·Выходной разъем: HDMI

·Уровень выхода T.M.D.S. 2.9V/3.3V

·Импеданс выхода: 75 ом

Другие спецификации 4K 32x32 HDMI Matrix Switcher:

·Расстояние входного кабеля: ~ 25 футов AWG24 HDMI 1.4 высокоскоростной кабель

·Расстояние выходного кабеля: ~ 35 футов AWG24 HDMI 1.4 высокоскоростной кабель

·Управление HDCP: совместимо с защитой цифрового контента высокой пропускной способности (HDCP) с использованием стандартов DVI и HDMI 1.4.Встроенная технология управления HDCP может анализировать аутентификацию ключа HDCP и реализовать рукопожатие внутри.

·Порт серийного управления: RS-232, 9-прикольный женский D-коннектор с конфигурацией 2 = TX, 3 = RX, 5 = GND

· IR пульт дистанционного управления: Да

· Управление передней панелью: кнопки
