1.Введение

В8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 метров выходной портподдерживает 9 входов, включая 3 порта HDMI, 1 VGA ((YPbPr / CVBS) и 1 DisplayPort, масштабирующийся до HDMI и HDBaseToutputs (зеркальные).,Процессор аудио предлагает автоматический микшер и автоматическое управление увеличением для смешивания или уменьшения фонового аудио, чтобы улучшить основной источник аудио.Систему можно легко управлять и настраивать через Telnet.Этот коммутатор является подходящим решением для презентации в классе и конференц-зале.

2.Особенности

• HDMI 2.0b, HDCP 2.2 совместимый

• 3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4xunbalance аудио вход

• Выходы HDMI и HDBaseT ((70M) (зеркальные)

• Разрешения видео HDMI/DP до 4K2K@60Hz:4(4), 4K2K@30Hz, 1080p@120Hz

• Разрешения VGA до 1920x1200@60Hz

• Выходные разрешения до 4K2K@30Hz

• Поддержка автоматического и ручного режимов переключения

• Поддерживает управление EDID

• Поддержки пропускания PCM 2CH

• Кнопка сенсорной панели, WebGUI, IR пульт управления, рабочая пластина и управление RS-232.

3.Содержание упаковки

• 1x5x1 4K60 Презентационный переключатель

• 1 x приемник HDBT

• 2 x Уши для установки

• 1 x Дистанционное управление

• 2 x кабель ИК-приемника ((с носительной волной)

• 2 x кабель ИК-излучателя

• 1x 24В/1А адаптер питания

• 1 x 3RCA ((женщина) до D-SUB ((мужчина) кабель

• 1 x Руководство пользователя

• Фотографии для8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 метров выходной порт;

4.Спецификации

- Что?

5.Управление работой и функции

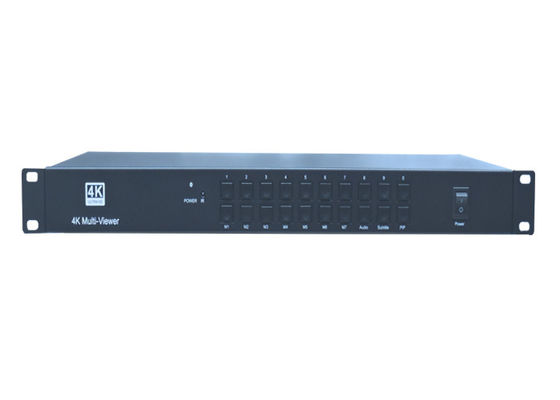

1.1Передняя панель

❶ Кнопка питания и индикатор:

При переключении устройства на режим ожидания, нажимая кнопку питания, индикатор будет светиться в красный цвет.

❷ИК-окно:

Принимаю ИР-сигнал с дистанционного управления.

❸Кнопки ввода:

Нажмите на эти кнопки для выбора источника.

❹Кнопки управления:

2 Нажатие кнопки ОК/МЕНУ сразу же вводит в OSD. Затем пользователь может перемещаться с помощью 4-сторонних стрелок. Новое настройка OSD подтверждается нажатием кнопки ОК/МЕНУ.

2 Нажатие "EXIT/AUTO" выводит OSD, когда OSD отображается. Нажмите "EXIT/AUTO" в течение 5 секунд для автоматического включения/выключения. Когда кнопка LED зажигает, это означает автоматическое включение.

2 Нажатие кнопки "MIC-/+" уменьшает или увеличивает громкость MIC. Нажатие кнопки "VOL+/-" увеличивает или уменьшает громкость "Master".

2 Одновременное нажатие кнопок “MIC-” и “MIC+” приведет к сбросу разрешения выхода коммутатора HDMI/HDBT до 720P/60.

2 При одновременном нажатии кнопок VOL-VOL и VOL+VOL передняя панель блокируется/разблокируется, эти две кнопки LED включаются, когда передняя панель блокируется.

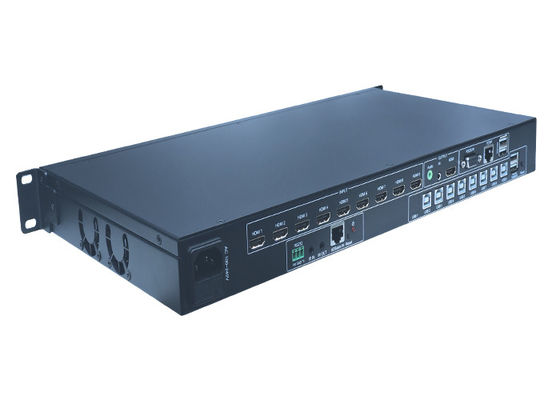

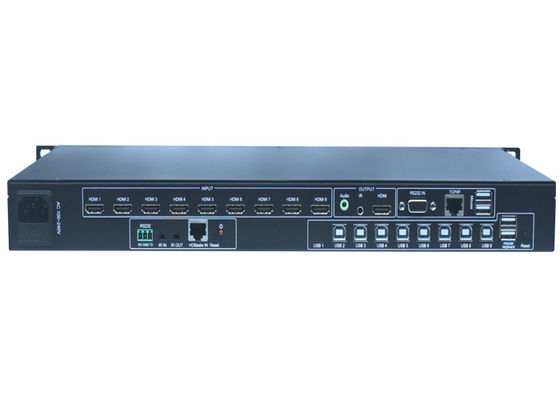

1.2Задняя панель

❶

Порты управления:

• LAN:Этот порт является ссылкой для управления веб-интерфейсом; подключение к активной ссылке Ethernet с помощью кабеля RJ45.

• RS-232:Порт серийного управления, 3P каптивный винтовой разъем, соединяется с устройством управления (например, компьютером) для управления коммутатором или другим устройством, подключенным к приемнику HDBT.

• IR IN:Соединяется с кабелем ИК-приемника (с носительной волной), чтобы принимать ИК-сигналы, отправленные IR-удалённым управляющим или удаленным контроллером другого устройства ввода/вывода.

• ИР ОТ:Соединяется с кабелем инфракрасного излучателя, используемым для управления устройством местного источника или коммутатором.

• Контактные данные:Это управление ввода, зарезервированное для прямого выбора ввода источника.на панели) с следующим номером пин для выбора отдельного источника.

❷

Аудиопорты:

• Снаружи:Аудио поступает из входного аудио, соответствующего выбранному источнику видео и смешивается с аудио MIC. Соединяется с усилителем для передачи аудиоисточника.

• EXT1/EXT2/EXT3/EXT4/EXT5:Выберите внешний аналоговый аудио на OSD / WebGUI и вставьте аудио в HDMI1/2/3 / DP / VGA источник видео, затем выход на дисплей и аналоговый аудио выходный порт.Источник VGA выбирает EXT5 как аудио ввод по умолчанию.

• MIC IN:Подключите микрофон к источнику звука.

• 48 Вт/МИК/линия:

❸режим 48 В фантомного питания (соединяется с фантомным микрофоном конденсатора),Режим MIC (подключается к динамическому микрофону и микрофону конденсатора электротов) и режим LINE (подключается к беспроводному микрофону или линейному аудио вводу).

Выходные порты

• HDBT выключен:Подключается к совместимому приемнику для видео и / или аудио вывода. Поддерживает функцию 24V POC.

• ❹Выход HDMI:Подключение к HDMI-дисплею или AV-приемнику для видео и/или аудиовывода.

Входные порты

Эти порты видео ввода включают 3 входа HDMI, 1 вход Display Port и 1 вход VGA. Порт VGA поддерживает формат VGA, YPbPr и CVBS.

❺Порт USB
USB-порт подключается к USB-флеш-диску или другому хранилищу, которое содержит файл обновления программного обеспечения для обновления системной прошивки.

❻Мощность:

Подключите 24В постоянный питание в блок и подключите адаптер к выключателю переменного тока.

6Диаграмма соединения

• Подключите HDMI-источники (например, DVD-диски с голубым излучением) к HDMI-портам ввода коммутатора с помощью кабеля HDMI. Подключите VGA-источники (например, PC/Note-book) к VGA-порту ввода коммутатора с помощью кабеля VGA.

• Подключите устройство для отображения HDMI к выходному порту HDMI коммутатора кабелем HDMI.

• Подключите UTP-кабель к HDBT-приемнику.

• Подключите динамик, наушники или специализированный усилитель к выходному порту AUDIO коммутатора.

• Подключить устройство управления (например, ПК) к порту RS-232 коммутатора.

• Подключите адаптер питания DC24V к порту питания и включите.
