Подробная информация о продукте:
|
| Порты входного сигнала: | 16 × HDMI (женский тип), 1x RS232 | Порты выввода: | 1 × HDMI (женский тип), |
|---|---|---|---|
| Аудио выход: | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 | Разрешение входного сигнала: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Разрешение выхода: | 1080p, 1080i, 720p, 1024x768,1360x768 | Предохранение от ESD: | ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
| Электропитание: | DC 12V/5A (стандарты US/EU, CE/FCC/UL аттестовали) | Размеры: | 440mm (w) ×200mm (d) ×45 mm (h) |
| Рабочая температура: | 0°C | 40°C/32°F | 104°F | Температура хранения: | -20°C | 60°C/-4°F | 140°F |
| Выделить: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,экран Multiviewer квадрацикла 16x1 |
||
Предохранение от ESD Switcher квадрацикла RS232 16x1 HDMI MultiViewer безшовное
Мульти-телезритель 16x1 HDMI с безшовным Switcher
1. Введение
Этот продукт высокая эффективность 16 1 switcher острословия Мульти-телезрителя безшовным. Он поддерживает высокий дисплей источника входящего потока определения 16 на одном экране. Как switcher, он может также плавно переключить входной сигнал 16 HD свободно.
2. Особенности
①Мульти-телезритель 1× 16×1 HDMI
②Руководство потребителя 1×
③Кабель 1× RS-232
④2× устанавливая уши
⑤16 x DVI к кабелю HDMI
3. Изображения для Мульти-телезрителя 16x1 HDMI с безшовным Switcher.
4. Спецификации
| Технический | |
| Видео- ширина полосы частот | 2.25Gbps |
| Порты входного сигнала | 16 × HDMI (женский тип), 1x RS232 |
| Порты выввода | 1 × HDMI (женский тип), |
| Аудио выход | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Разрешение входного сигнала | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Разрешение выхода | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Предохранение от ESD | ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
| Электропитание | DC 12V/5A (стандарты US/EU, CE/FCC/UL аттестовали) |
| Размеры | 440mm (w) ×200mm (d) ×45 mm (h) |
| Вес | 1800g |
| Материал шасси | Металл |
| Цвет Silkscreen | Черный |
| Рабочая температура | 0°C | 40°C/32°F | 104°F |
| Температура хранения | -20°C | 60°C/-4°F | 140°F |
| Относительная влажность | RH 20~90% (не-конденсировать) |
| Расход энергии | 24W |

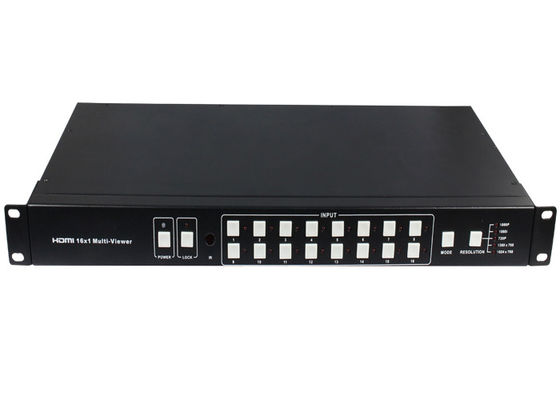

5. Управления и функции деятельности
| Номер | Имя | Описание функции | ||||
| 1 | СИЛА | Отожмите эту кнопку для того чтобы привести прибор в действие включено-выключено. | ||||
| СИД осветит зеленое когда сила дальше, | ||||||
| красный когда оно в „резервном“ режиме. | ||||||
| 2 | Отожмите эту кнопку для того чтобы запереть все кнопки на панели, | |||||
| ЗАМОК | пресса снова, который нужно открыть. Красное СИД загорится | |||||
| когда кнопка запирается. Наоборот, темнота поворота | ||||||
| когда откройте. | ||||||
| 3 | Окно приемника инфракрасн | Получите инфракрасн от удаленного регулятора. | ||||
| 4 | Выбор входного сигнала HDMI | Пресса для того чтобы выбрать входной сигнал от 1 до 16. | ||||
| зона кнопки | ||||||
| 5 | РЕЖИМ | Отожмите кнопку для того чтобы выбрать режим работы монитора. | ||||
| 6 | РАЗРЕШЕНИЕ | Отожмите кнопку для того чтобы выбрать разрешение выхода. | ||||
| НЕТ. | РАЗРЕШЕНИЕ | |||||
| 1 | 1080P, главное аудио изображения | |||||
| 2 | 1080I, главное аудио изображения | |||||
| 3 | 720P, главное аудио изображения | |||||
| 4 | 1360x768, главное аудио изображения | |||||
| 5 | 1024x768, главное аудио изображения | |||||

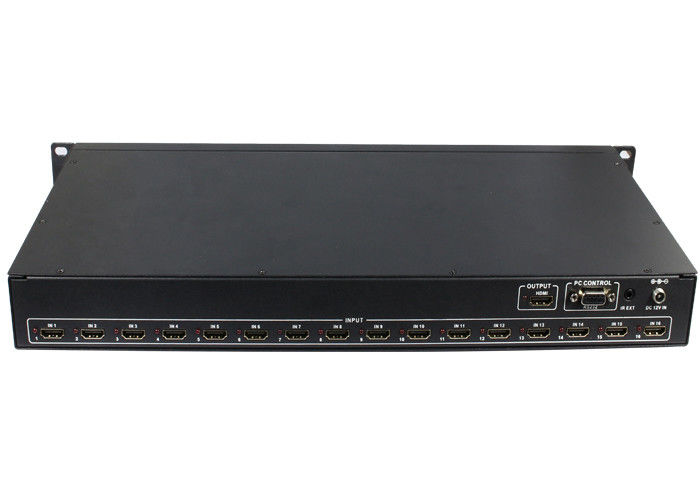

5,2 задняя панель
4/8
6. Описание детали режима работы монитора
Мульти-телезритель 16x1 имеет 4 режима работы монитора.
MODE1: Мульти-телезритель 16x1 отделит дисплей входной сигнал 16 HD, и теперь безшовный switcher.
Входной сигнал
Безшовный Switcher MODE1-16×1
MODE2: Мульти-телезритель 16x1 разделяет входной сигнал 4 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.
IN9 IN13
Мульти-телезритель MODE2-4×1
5/8
MODE3: Мульти-телезритель 16x1 разделяет входной сигнал 9 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.
Мульти-телезритель MODE3-9×1
MODE4: Мульти-телезритель 16x1 разделяет входной сигнал 16 HD к одинаковому размеру и дисплей на одном экране. И теперь переключите кнопку входного сигнала на фронте - панель или инфракрасн удаленные, воля аудио выхода HDMI соответствие к выбранному источнику входящего потока.
Мульти-телезритель MODE4-16×1
