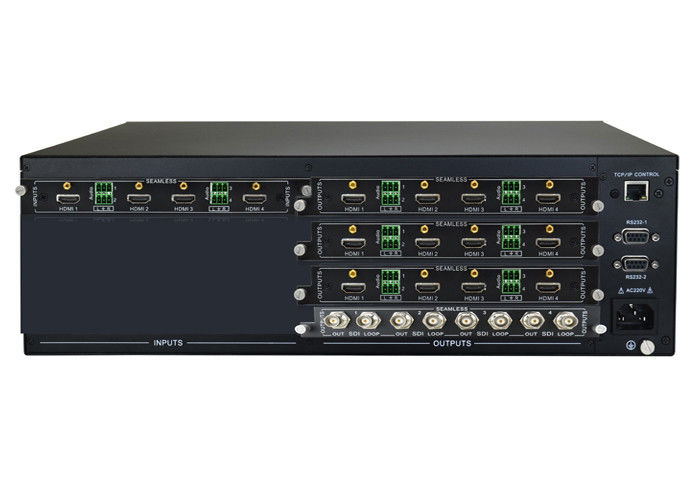

Модульный Switcher матрицы 4K UHD видео- с входным сигналом SDI 4 Hdmi вывел наружу

Модульный Switcher матрицы 4K UHD видео- с входным сигналом SDI 4 Hdmi вывел наружу

Switcher матрицы 4K UHD модульный видео- с 4 hdmi входного сигнала 12 hdmi & выходом 4 ch SDI

1. Обзор

Опционные модульные карты входного сигнала включают следующие соединения: HDMI, DVI, VGA, HDBaseT (с RS232 и двухнаправленным широкополосным инфракрасн),

Оптическое волокно и сетноое-аналогов видео с цифровым шкалированием через HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, компонентное видео, S-видео и

составное изображение). Модульные карты выхода включают следующие соединения: HDMI, SDI, DVI, VGA, HDBaseT и оптическое волокно.

Стерео аудио врезать поддержан на картах входного сигнала HDMI для того чтобы позволить сетноому-аналогов аудио быть введенным в цифровой сигнал. Стерео аудио консервная банка

также бытьврезанным используя карты выхода HDMI или HDBaseT. Предварительное управление EDID ограничивает источники для того чтобы вывести наружу только стерео аудио,

пока подражающ родным видео- данным от прикрепленных дисплеев. Эта система позволяет сетноому-аналогов аудио быть переключенным со спаренным цифровым видео,

исключать требование для дополнительного аудио switcher матрицы.

Ясные крышки кнопки обеспечивают читаемый текст на фронте - панель, которую можно подгонять для каждой установки. Контроль через инфракрасн, RS232, и

TCP/IP обеспечивает широкий диапазон вариантов для систем управления третьей стороны. 10 programmable заранее ставят для того чтобы обеспечить эффективные середины устанавливать

видео- и аудио распределение для общих картин использования.

2. особенности

• разрешение 4K UHD через HDMI & HDBaseT

• Поддержанные соединения: VGA, SDI, DVI, HDMI, HDBaseT & оптическое волокно

• Высокая ширина полосы частот до 10,2 Gbps

• Добавьте карты I/O модульные основанные на expandability

• Ультра-переключение точки пересечения

• Предварительное управление HDCP & EDID

• Горячий swappable дизайн

• Ясные загоренные кнопки

• Контроль через инфракрасн, локальные сети & RS-232

• 10 глобальное заранее ставят

• Фронт - панель LCD для переключать & состояния

• Фронт - замок безопасностью панели

• Приложение 3 RU шкаф-mountable алюминиевое

3.Specification.

Соединения I/O:

• Входной сигнал шасси: 4 карты входного сигнала x

• Выход шасси: 4 карты выхода x

• Ширина полосы частот для каждого I/O: 340 MHz (10,2 Gbps)

• Импеданс вход-выхода: 75 омов

• Переключая скорость: 200ns (максимальное)

• Увеличение: 0 dB

• Максимальная задержка: 5nS (+/- 1nS)

Контроль:

• Серийный порт контроля: RS-232, соединитель 9 штырей женский d

• Конфигурации Pin: 2 = TX, 3 = RX, 5 = GND

• Фронт - управление панели: Кнопки

• Управление TCP/IP через локальные сети

Общий & экологический:

• Материал: Чернота покрасила алюминиевый размер рамки: 3 шасси шкафа RU

• Влажность: 10% | 90%

• Рабочая температура: 0° к +40° c (+32° к +104° f)

• Работая влажность 20% до 90%, Не-конденсирующ

• Температура хранения -10° к +60° c (+14° к +140° f)

• Влажность 20% до 90% хранения, Не-конденсирующ

• Установка: Положите mountable на полку

Сила, ESD & регулирующее

• Поставка международной власти: 110VAC | 240VAC, 50/60Hz

• Расход энергии: 135 полно заселенных ватт

• Предохранение от ESD: 15kV

• Регулирующий: CE, RoHs, FCC

• Размер случая: 483x317x133mm (3U)

• Вес продукта грузя: 7,71 kg (17 lbs.)

4. Используя применение:
