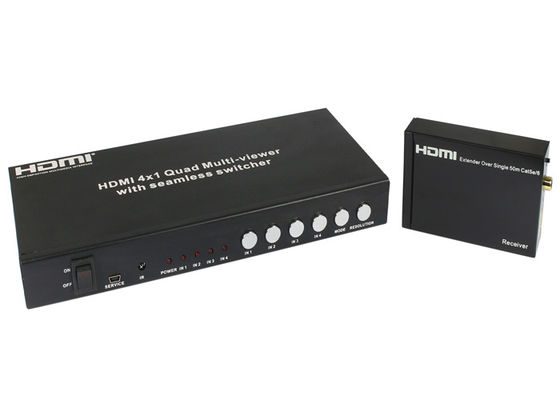

Телезритель квадрацикла наполнителя HDMI 4x1 UTP Multi с командой безшовного переключателя RS232 и инфракрасн

Мульти-телезритель квадрацикла HDMI 4x1 с командой безшовного переключателя RS-232 и инфракрасн

1.Introduction:

Этот продукт высокая эффективность 4 1 Мульти-телезрителем квадрацикла с безшовным switcher.

Оно поддерживает высокий дисплей источника входящего потока определения 4 на одном экране, и имеет 3

режим влияния мульти-взгляда. Как switcher, он может также плавно переключить входной сигнал 4 HD свободно.

Продукт может быть проконтролирован различными путями, через фронт - управление кнопки панели, управление инфракрасн, RS232 контроль etc.

Продукт обеспечивает связь S/PDIF для того чтобы вывести наружу аудио источника HDMI в то же время.

К тому же, это prodcut имеет основной вариант и версию наполнителя.

Версия наполнителя может удлинить видео и сигналы звуковой частоты над одиночные 50m CAT5e/6 с двухнаправленным управлением инфракрасн.

2.Features:

1.Compliant с HDMI 1.3a, HDCP 1,2;

2. Поддержки передали по мультиплексу входной сигнал HDMI 4 и 1 выход;

3.Supports до высокого разрешения определения 1080p;

4. Мульти-телезритель квадрацикла поддержки 4by1 и безшовный переключатель;

пересчетка 5.Support вверх, пересчетка вниз с функции;

multi разрешение выхода 6.Support;

7.Support цифровой аудио формат LPCM/AC3/DTS

кнопка 8.Support, пути инфракрасн, RS232 etc различные контролируемые;

Система 9.IR учитывая контроль источника на конце дисплея;

аудио 10.Allows HDMI/видео и сигналы инфракрасн быть переданным

над одиночным кабелем Cat5e/6 (версия наполнителя).

Мульти-телезритель квадрацикла 11.HDMI 4x1 с командой безшовного переключателя RS-232 и инфракрасн.

3.Specification:

 Видео- ширина полосы частот----------------------------------------------------2.25Gbps

Порты входного сигнала-------------------------------------------------------------4 × HDMI (женский тип), 1x RS232;

Порты выввода-----------------------------------------------------------1 × HDMI (женский тип), 1xRCA, 1xUTP (версия наполнителя)

Аудио выход-----------------------------------------------------------PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

Разрешение входного сигнала-------------------------------------------------------480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,

1024x768@60, 1280x720@60, 1920x1080@60;

Разрешение выхода----------------------------------------------------1080p, 1080i, 720p, 1024x768,1360x768

Модель человеческого тела предохранения от ESD-----------------------------±8 kV (разрядка воздушного зазора)

±4 kV (разрядка контакта)

Электропитание---------------------------------------------------------DC 12 V/2.5A (стандарты US/EU, CE/FCC/UL аттестовали)

Размеры------------------------------------------------------------118mm (w) x 250mm (d) x 32mm (h)

Вес ------------------------------------------------------------------750 g

Материал шасси------------------------------------------------------- Металл

Цвет Silkscreen-------------------------------------------------------- Черный

Рабочая температура------------------------------------------------ 0 °F °F~104 °C~40 °C/32

Температура хранения ---------------------------------------------------°C −20 | 60 °C/−4 °F °F ~140

Относительная влажность --------------------------------------------------------RH 20~ 90% (не-конденсировать)

Расход энергии -----------------------------------------------------10 w

Название продукта--------------------------------------------------------------Мульти-телезритель квадрацикла HDMI 4x1 с безшовным RS-232

и команда переключателя инфракрасн

4. схема коммутаций

Мульти-телезритель квадрацикла HDMI 4x1 с командой безшовного переключателя RS-232 и инфракрасн
