Подробная информация о продукте:
|
| Глубина цвета: | 8-разрядный | Цветовое пространство: | RGB, 4:4 YCbCr: 4, 4:2 YCbCr: 2 |
|---|---|---|---|
| Видео- разрешения: | 3840x2160@30Hz, 1920x1080@50/60Hz, | Предохранение от ESD: | модель Человеческ-тела: ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
| Рабочая температура: | 0°C | 40°C/32°F | 104°F | Температура хранения: | -20°C | 60°C/-4°F | 140°F |
| Выделить: | 60hz квадрацикл Hdmi Multiviewer,4x1 квадрацикл Hdmi Multiviewer,Безшовная функция HDMI Multiviewer Switcher |
||
Полное multiviewer 4k hdmi квадрацикла 1080P и 3D 4k@60hz 4x1 с функцией Switcher HDMI безшовной
1.Introduction:
Мульти-телезритель квадрацикла HDMI 4x1 высокая эффективность с сегментацией экрана 4 HD и безшовным переключая переключателем выхода.
Оно может показать цифровой видеосигнал 4HD на таком же экране, и имеет разнообразие видео- сегментацию, безшовное переключение
Входной сигнал 4 HD одновременно. Методы контроля переключателя гибки, его можно переключить через кнопку и управление инфракрасн.
Очень практически и стабилизированный переключатель и легкое для установки, можно использовать в главных проектах, конференц-залах и других местах.
2.Features:
*** Совместимое HDMI 1.3a, HDCP 1,2, версия входного сигнала совместимая DVI 1,0;
*** Поддерживает управление инфракрасн;
*** Поддерживает входной сигнал 4 HDMI, 1 выход HDMI;
*** Поддерживает 4 сегментацию экрана сигнала каналов HDMI;
*** Поддерживает 4 переключение сигнала каналов HDMI безшовное;
*** Поддерживает самое высокое разрешение до 1080P/60Hz;
Разрешение поддержки ***: 1080P, 720P, 1080i, 1024*768, 1360*768 и так далее;
*** Поддерживает формат аудио выхода: PCM2.0;
*** Поддерживает стандартный 26AWG кабель, входной сигнал до 15m/49ft, выход до 15m/49ft;
Переходник силы DC 12 V/2 a ***;
*** Полное multiviewer 4k hdmi квадрацикла 1080P и 3D 4k@60hz 4x1 с функцией Switcher HDMI безшовной;
3. спецификации
| Технический | |
| Соответствие HDMI | HDMI 1.4b |
| Соответствие HDCP | HDCP 1,4 |
| Видео- ширина полосы частот | 10.2Gbps |
| Видео- разрешения | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Глубина цвета | 8-разрядный |
| Цветовое пространство | RGB, 4:4 YCbCr: 4, 4:2 YCbCr: 2 |
| Сетноые-аналогов аудио форматы | LPCM2.0 44.1KHz 48KHz |
| Предохранение от ESD |
модель Человеческ-тела: ±8kV (разрядка), ±4kV воздушного зазора (разрядка контакта) |
| Соединения | |
| Порты входных сигналов |
тип a 4x HDMI [19-pin женские] 1x SEVICER [микро- USB, уточняет порт] |
| Порты выввода |
тип a 1x HDMI [19-pin женские] VGA 1x [VGA-D] аудио 1x [стерео Мини-Джек 3.5mm] |
| Механический | |
| Снабжение жилищем | Приложение металла |
| Цвет | Черный |
| Размеры | 185mm (w) ×128mm (d) ×20mm (h) |
| Вес | 595g |
| Электропитание |
Входной сигнал: AC100~240V 50/60Hz, вывело наружу: DC12V/1A (Стандарты US/EU, CE/FCC/UL аттестовали) |
| Расход энергии | 7.68W (максимальное) |
|
Работать Температура |
0°C | 40°C/32°F | 104°F |
| Температура хранения | -20°C | 60°C/-4°F | 140°F |
| Относительная влажность | RH 20~90% (не-конденсировать) |
| Название продукта | Полное multiviewer 4k hdmi квадрацикла 1080P и 3D 4k@60hz 4x1 с функцией Switcher HDMI безшовной |
4. управления и функции деятельности для полного multiviewer 4k hdmi квадрацикла 1080P и 3D 4k@60hz 4x1 с HDMI
Безшовная функция Switcher

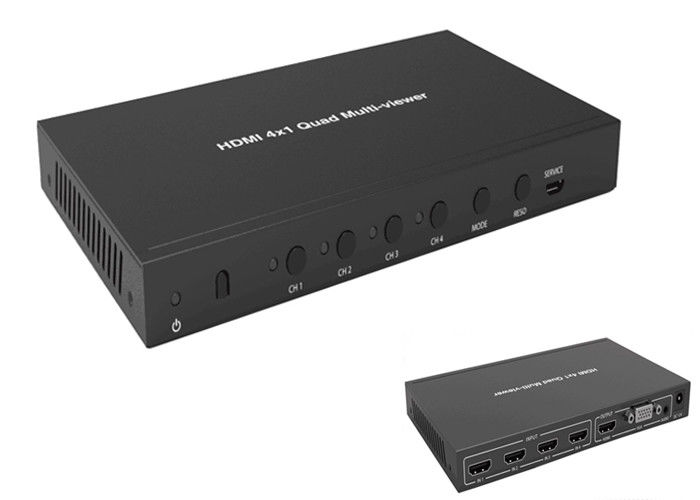

4,1 фронт - панель
| Номер | Имя | Описание функции |
| 1 | СИД СИЛЫ |
СИД осветит зеленое когда блок работа, красная когда блок в режиме ожидания. |
| 2 | Инфракрасн | Окно приемника инфракрасн. Оно признавает сигнал дистанционного управления этого прибора только. |
| 3 | Кнопка CH1/CH2/CH3/CH4 | Выбирает кнопку канала входного сигнала (пожалуйста см. «описание детали 6. режимов работы монитора»). |
| 4 | Кнопка РЕЖИМА | Отожмите эту кнопку к циклическому выходу режима работы монитора выбора (пожалуйста см. «описание детали 6. режимов работы монитора»). Отожмите эту кнопку до 5s, экран выхода полноэкранный и равный дисплей пропорции. |
| 5 | RESO | Задействуя отборное различное разрешение выхода. Отожмите эту кнопку до 5s к открытию или заключительной рамке дисплея окна. |
| 6 | Порт ОБСЛУЖИВАНИЯ | Обновление микропрограммных обеспечений использовало. (Изготовьте пользу только.) |

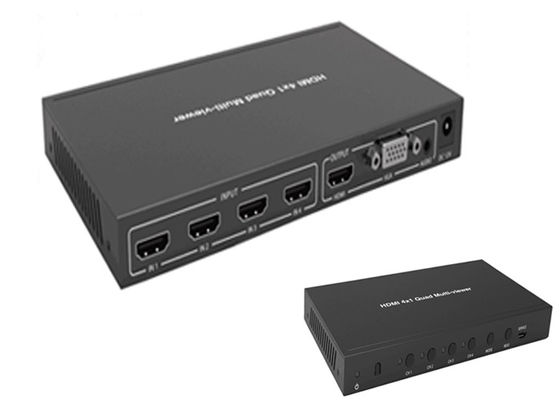

4,2 задняя панель
| Номер | Имя | Описание функции |
| 1 | ВХОДНОЙ СИГНАЛ HDMI |
Соединитесь с прибором источника HDMI как DVD игрок или PS4. |
| 2 | HDMI ВЫВЕЛО НАРУЖУ |
Соединитесь с дисплейным устройством HDMI как ТВ или Репроектор с кабелем HDMI. |
| 3 | VGA ВЫВЕЛ НАРУЖУ | Порт выввода VGA, этот гаван выходной сигнал это же как порт выввода HDMI. |
| 4 | АУДИО ВЫХОД |
Сетноой-аналогов порт аудио выхода. (Примечание: Если выход HDMI РЕЖИМ 1, то аудио выход следовать видео- содержанием. Если выход HDMI РЕЖИМ 2/3/4/5, пресса CH1/CH2/CH3/CH4 до 5s к выбирать аудио выход или использованию дистанционного управления к циклическому аудио выходу выбора. Состояние дефолта экран CH1 аудио выход.) |
| 5 | DC 12V | Заткните электропитание DC 12V/1A в блок и соединил переходник к выходу AC. |
Полное multiviewer 4k hdmi квадрацикла 1080P и 3D 4k@60hz 4x1 с функцией Switcher HDMI безшовной
