Подробная информация о продукте:
|
| Выделить: | Бесшовный коммутатор медиа хаба,2x HDMI2.0 коммутирующий медиа-узл |
||
|---|---|---|---|
Введение
Бесшовный коммутатор медиа хаб имеет 2x HDMI2.0 входных портов,1x USB-C ((видео и аудио только) Входный порт,
1x HDMI выходный порт и 1x HDBaseT зеркальный выходный порт.
Он интегрирован с портами переменного тока, LAN, 5V/2A. Пользователь может легко управлять им через передние кнопки.
Команды RS232.

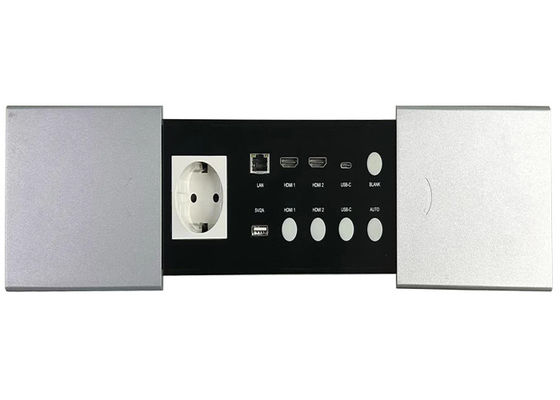

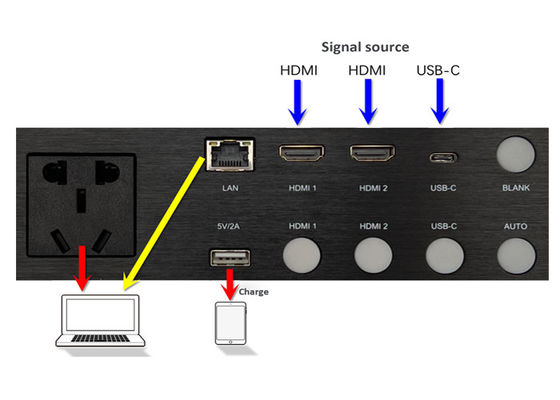

Передняя панель
| Нет, нет, нет. | Имя | Описание |
| 1 | Порт переменного тока | Порт переменного тока |
| 2 | 5В/2А | Порт USB-A, поддержка зарядки 5V/2A |
| 3 | HDMI 1 |
HDMI 1 Кнопка выбора входного сигнала ((с светодиодом внутри) Нажмите и удерживайте эту кнопку дважды подряд в течение не менее 3 секунд каждый раз изменит разрешение вывода на 3840*2160@60 |
| 4 | HDMI 2 |
HDMI2 Кнопка выбора входного сигнала ((с светодиодом внутри) Нажмите и удерживайте эту кнопку дважды подряд в течение не менее 3 секунд каждый раз изменит разрешение выхода на 3840 * 2160 @ 50 Гц |
| 5 | USB-C |
Кнопка выбора входного сигнала USB-C ((с светодиодом внутри) Нажмите и удерживайте эту кнопку дважды подряд в течение не менее 3 секунд каждый раз изменит разрешение выхода до 3840 * 2160 @ 30 Гц |
| 6 | Автомобиль |
Нажмите кнопку AUTO, чтобы включить или отключить функцию автоматического переключения (с LED внутри) Нажмите и удерживайте эту кнопку дважды подряд в течение не менее 3 секунд каждый раз изменит разрешение выхода на 1080P @ 60 Гц |
| 7 | LAN | Порт LAN, напрямую подключается к порту LAN на задней панели |
| 8 | HDMI 1 | HDMI 1 Входной порт |
| 9 | HDMI 2 | HDMI 2 Входной порт |
| 10 | USB-C | Входной порт USB-C (только видео и аудио) |
| 11 | Белый |
Нажмите пустую кнопку, чтобы отключить видео и аудио. Внутренний светодиод будет включаться при включении функции BLANK. Нажмите и удерживайте эту кнопку дважды подряд в течение не менее 3 секунд каждый раз изменит разрешение вывода на 1080P @ 50Hz |

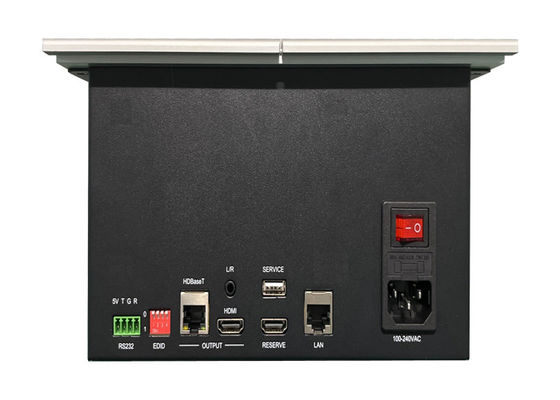

Задняя панель
| Нет, нет, нет. | Имя | Описание |
| 1 | Управление RS232 |
Скорость передачи 9600, 8 бит данных, 1 бит остановки, без паритета PIN 2 TX (Хаб → ПК)
|
| 2 | Переключатель EDID |
Выберите режим EDID Подробности см. определение EDID SWITCH |
| 3 | HDBaseT выключен | Выходный порт HDBaseT |
| 4 | Выход HDMI | Выходной порт HDMI |
| 5 | Резерв | |
| 6 | LAN | Порт LAN, напрямую подключается к порту LAN на передней панели |
| 7 | 100-240ВАК | Порт переменного тока, диапазон входного напряжения 100-240В |
| 8 | L/R | 3.5mm LR аудио выходный порт |
| 9 | Служба | Порт USB-A, используется для обновления прошивки |
