Подробная информация о продукте:
|
| Выделить: | Сменщик видео UHD,Бесшовный переключатель многообразия,УВД-видео с мультивью |
||
|---|---|---|---|
Введение
Бесшовный видеопереводчик 5x Inputs и 2x Outputs был разработан с целью множества источников, отображаемых на одном экране, поддерживающих высокие разрешения ввода и вывода.
HDBaseT зеркальный выходный порт может использоваться для передачи видео на большие расстояния
Пользователь может легко управлять им через передние кнопки, IR-дистанционный пульт или команды RS232.
Область применения:
Домашний театр; Видеоконференции; Мониторинг безопасности; Презентация и вещание; Учебная система; Анализ финансовых запасов; Игры электронных видов спорта; Медицинское отображение.
Выходы: 1x HDMI, 1x HDBaseT, 1x 3,5 мм L/R выход
Быстрое переключение на режимы отображения не с одним окном
Поддержка LPCM, AC3, DD+, DTS, DTS-HD, до 7,1 аудиоканала

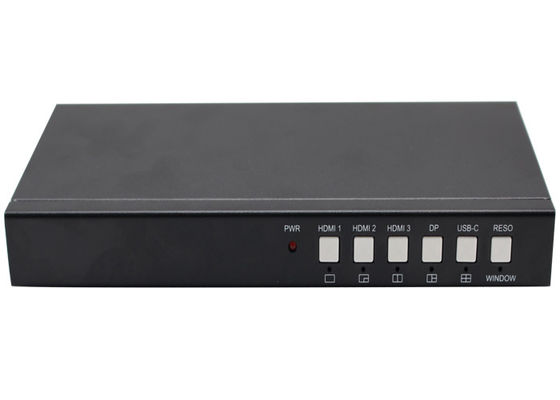

| Имя | Описание |
| HDMI 1 | Нажмите кнопку HDMI 1, чтобы выбрать HDMI 1 в качестве источника ввода. |
| HDMI 2 | Нажмите кнопку HDMI 2, чтобы выбрать HDMI 2 в качестве источника ввода. |
| HDMI 3 | Нажмите кнопку HDMI 3, чтобы выбрать HDMI 3 в качестве источника ввода. |
| DP | Нажмите кнопку DP, чтобы выбрать DP в качестве источника ввода. |
| USB-C | Нажмите кнопку USB-C, чтобы выбрать USB-C (только видео) в качестве ввода |
| Окно | Нажмите на эту кнопку, экран отобразит один желтый границы на окне 1. Продолжайте нажимать эту кнопку границы будет показана на окне 2 или 3... затем нажмите на одну кнопку ввода, например HDMI 1,и затем HDMI 1 будет отображаться в текущем выбранном окне. |
Пожалуйста, обратите внимание: Нажмите HDMI 3 и DP одновременно, чтобы включить / отключить функцию AUTO SWITCH при режиме отображения ОДНОГО окна

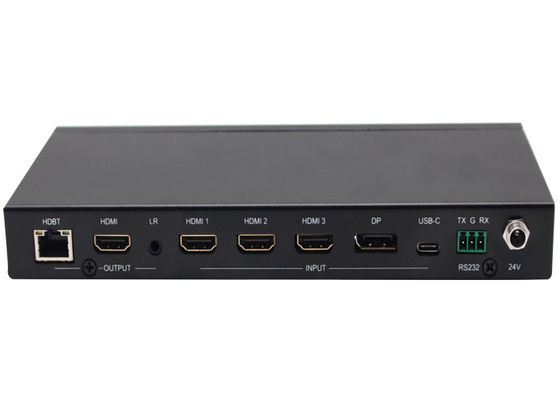

Задние
| Имя | Описание |
| HDBTВыйти. | HDBaseT Выход масштабирования до 3840x2160@60 |
| HDMIВыйти. | Выход HDMI масштабирования до 3840x2160@60 |
| LRВыйти. | 3.5mm LR стерео аудио выход, 20Hz ~ 20kHz, 1,5Vrms максимум |
| Вводс | HDMI 1,HDMI 2,HDMI 3,ДП, USB-C |
| RS232 | Внешнее управление RS232 |
| 24 В | 24В адаптер питания для подключения |
Порт USB-A здесь только для обновления прошивки
| Число | Описание |
| 1 | Возвращение/выезд |
| 2 | Выбор видеоввода |
| Навигация по меню OSD |
| 4 | Выбор режима многообразия |
| 5 | Выбор звукового ввода |
| 6 | Сохраняется |
Пользователь может выбрать следующие режимы EDID с помощью команды RS232 или навигации в меню OSD
| Число | Режим EDID | Число | Режим EDID |
| 1 | 4K60-2.0CH | 10 | 1600х1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280х1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Автомобиль |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920х1200 | 17 | 4K30-7.1CH |
| 9 | 1680х1050 | 18 | 1080P-7.1CH |
| 19 | УЧЕЛИТЕЛЬ |
Выход HDMI поддерживает 3 опции HDCP: FORCE-1.4, FORCE-2.2Сила отключения
Пользователь может выбрать его с помощью команды RS232
