Подробная информация о продукте:
|
| Выделить: | Переключатель презентации UHD,Презентационный переключатель с управлением многообразия,Бесшовный переключатель презентации |
||
|---|---|---|---|
Введение
Это устройство является бесшовным мультиформатный коммутатор презентации с 7 HDMI 2.0 входов, 1 дисплей порта вход
Он обеспечивает три зеркальных выхода ‡ HDMI A, HDMI B для локального
дисплей и выход HDBaseT для удаленного HDBaseT-приемника и дисплея.
Он обеспечивает 4 сбалансированных LR аудио входов и 2 микрофона входов
Это устройство поддерживает отображение нескольких источников на одном экране до 4 окон отображения
Пользователь может легко управлять с помощью передних кнопок, Remote, RS232, TCP/IP команд.
Предоставьте до 20 сцен для сохранения или загрузки

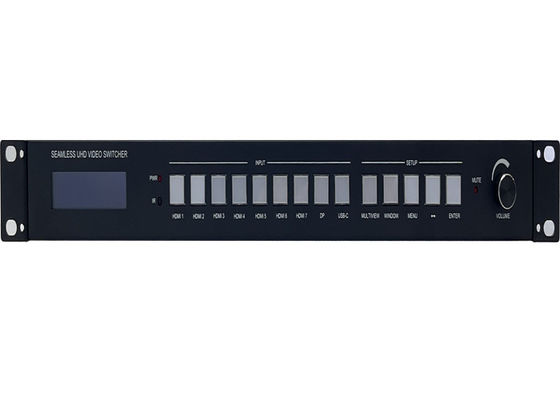

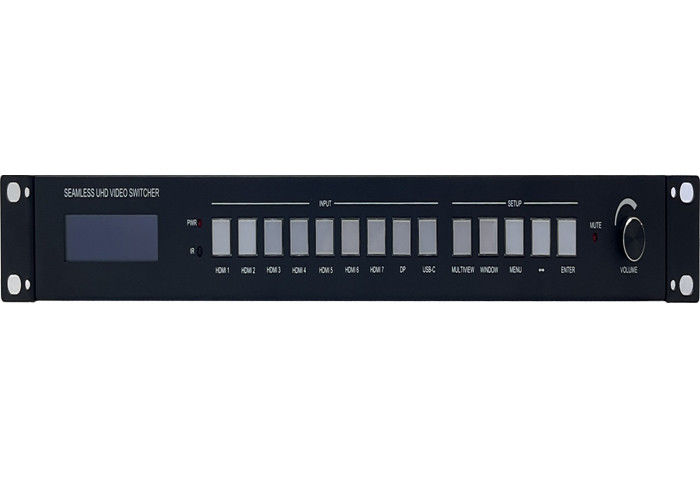

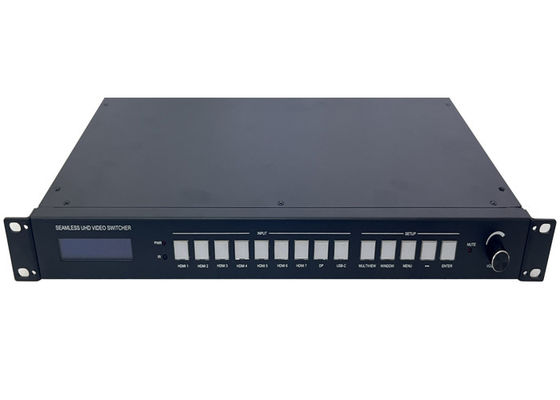

Передняя
| Имя | Описание |
| Силовые светодиоды | Включается, когда переключатель включен |
| ИК-датчик | Дистанционный приемник |
|
HDMI 1, 2...7, |
В общей сложности 9 выбираемых входов |
| МНОГОЗРЕЗНИЕ |
Нажмите на эту кнопку, чтобы перейти к выбору режима отображения PIP, PBP, 3xWIN, 4xWIN. Когда переключатель работает в одностороннем режиме, нажмите на кнопку Multiview, чтобы выбрать последний режим Multiview (PIP, PBP, 3xWIN или 4xWIN). |
| Окно | Нажмите эту кнопку, затем экран отображает один желтый границы на окне 1. Продолжайте нажимать эту кнопку границы будут показаны на окне 2 или 3... затем нажмите одну кнопку, например HDMI 1,и затем HDMI 1 будет отображаться в текущем выбранном окне |
|
меню, , |
Три кнопки для настройки системы с передней панелью навигации OSD:
|
| Мутный светодиод | Включается, когда звук заглушен |
| Аудио ручка |
Левое или правое вращение для управления общей громкостью звука (основной аудио и двух микрофонов) |

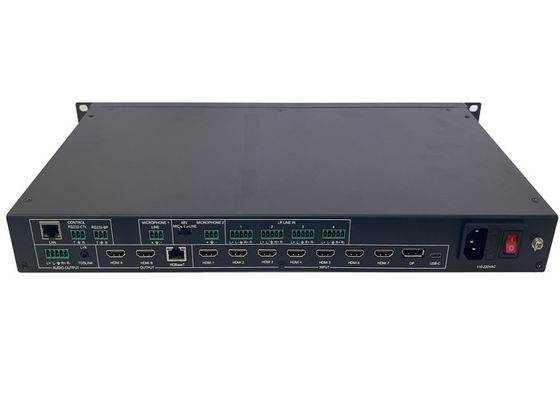

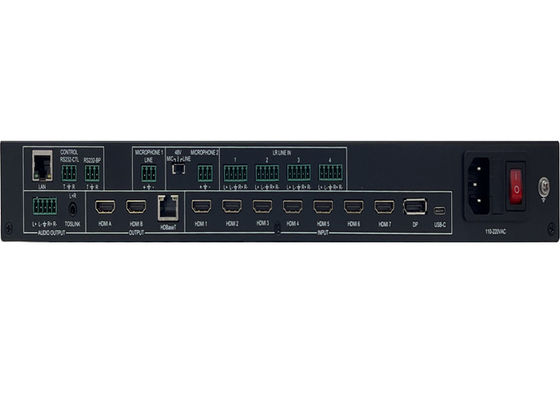

Задние
| Имя | Описание |
| Аудиовыходы |
сбалансированный L+R выход, |
| Выходы | HDMI A, HDMI B, HDBaseT |
| Вводс | HDMI 1,..., HDMI 7, DP, USB-C |
| LAN |
Контроль TCP/IP. Параметры по умолчанию следующие |
| RS232контроль |
По умолчанию скорость передачи 9600, 8 бит данных, 1 бит остановки, без паритета |
| RS232-BP | Передача команд RS232-CTL |
| Микрофон 1 | Ввод микрофона |
| Микрофон 2 | Ввод микрофона, есть три варианта с переключателем для выбора: 48V Phantom, MIC, LINE |
Пользователь может выбрать следующие режимы EDID с помощью команды RS232 или передней панели
| Число | Режим EDID | Число | Режим EDID |
| 1 | 4K60-2.0CH | 11 | 1440x900 |
| 2 | 4K60-5.1CH | 12 | 1360x768 |
| 3 | 4K30-2.0CH | 13 | 1280х1024 |
| 4 | 4K30-5.1CH | 14 | 1024x768 |
| 5 | 1080P-2.0CH | 15 | Автомобиль |
| 6 | 1080P-5.1CH | 16 | 4K60-7.1CH |
| 7 | 720P | 17 | 4K30-7.1CH |
| 8 | 1920х1200 | 18 | 1080P-7.1CH |
| 9 | 1680х1050 | 19 | УЧЕЛИТЕЛЬ |
| 10 | 1600х1200 |
Выход HDMI поддерживает 3 опции HDCP: FORCE-1.4, FORCE-2.2Сила отключения
Пользователь может выбрать его с помощью команды RS232
