Введение

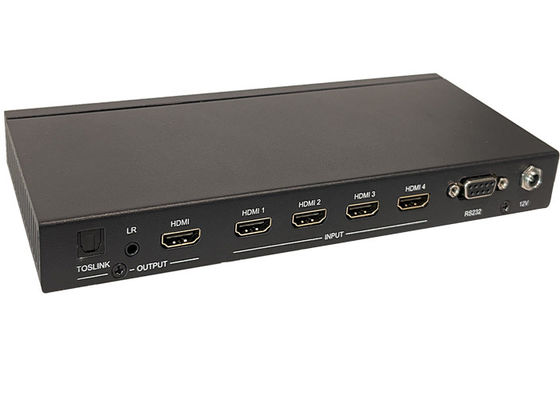

Бесшовный видеопереводчик 4x Inputs и 1x Output был разработан для множества источников, отображаемых на одном экране и поддерживающих высокие разрешения ввода и вывода.
Пользователь может легко управлять им с помощью передних кнопок, пульта дистанционного управления, команд USB или RS232.
Область применения:
Домашний театр; Видеоконференции; Мониторинг безопасности; Презентация и вещание; Учебная система; Анализ финансовых запасов; Игры электронных видов спорта; Медицинское отображение.
Быстрое переключение на режимы отображения не с одним окном
Поддержка LPCM, AC3, DD+, DTS, DTS-HD, до 7,1 аудиоканала

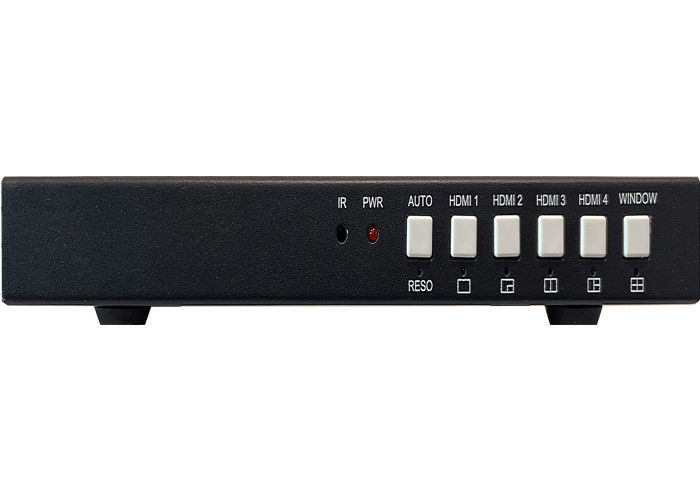

Передняя
| Имя | Описание |
|
Автомобиль, РЭСО |
НажмитеАвтомобилькнопка для включения или отключения функции автоматического переключения при работе в режиме отображения одного окна Долгое нажатие этой кнопки в течение 3 секунд, чтобы изменить разрешение выхода (Когда светодиод на передней панели выключается и включается один раз, это означает, что разрешение переключается один раз) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Нажмите на эти кнопки, чтобы направить выбор HDMI 1, 2, 3, 4 для отображения. Долгое нажатие этих 4 кнопок в течение 3 секунд, чтобы сделать переключатель напрямую работать в режиме Single, PIP, PBP или 3xWIN многообразие |
| Окно |
Нажмите на эту кнопку, затем экран отображает один желтый границы на окне 1. Продолжайте нажимать эту кнопку границы будут показаны на окне 2 или 3... затем нажмите одну кнопку ввода, например HDMI 1,и затем HDMI 1 будет отображаться в текущем выбранном окне Длительное нажатие на эту кнопку в течение 3 секунд для прямого выбора 4xWIN мультивью режима |

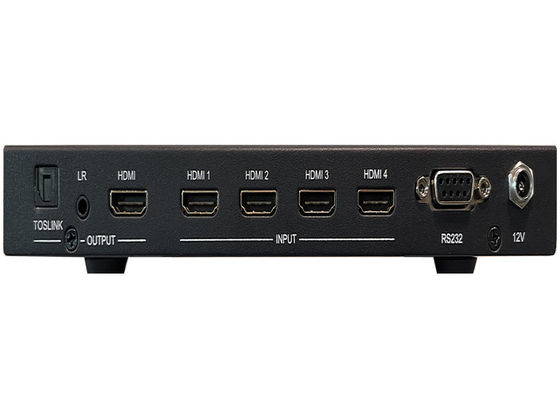

Задние
| Имя | Описание |
| HDMIВыйти. | Выход HDMI масштабирования до 3840x2160@60 |
| Аудиовыход |
3.5mm L+R выход, 20Hz ~ 20kHz, 1,5Vrms максимум; Тослинково-оптический выход |
| Вводс | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232контроль |
По умолчанию скорость передачи 9600, 8 бит данных, 1 бит остановки, без паритета PIN 2 TX (Матрица → ПК) PIN 3 RX (Матрица)←ПК)
|
| 12V | 12В адаптер питания для подключения |
Боковая
Есть один порт USB-Aи один порт USB-BUSB-A порт предназначен для обновления прошивки, USB-B порт можно использовать для управления ПК (например, управление RS232-DB9)
| Число | Описание |
| 1 | Возвращение/выезд |
| 2 | Выбор видеоввода |
|
3 |
Навигация по меню OSD Меню (Введите), Вверх, Вниз, Лево, право. |
| 4 | Выбор режима многообразия |
| 5 | Выбор звукового ввода |
| 6 | Сохраняется |
Пользователь может выбрать следующие режимы EDID с помощью команды RS232 или навигации в меню OSD
| Число | Режим EDID | Число | Режим EDID |
| 1 | 4K60-2.0CH | 10 | 1600х1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280х1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Автомобиль |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920х1200 | 17 | 4K30-7.1CH |
| 9 | 1680х1050 | 18 | 1080P-7.1CH |
| 19 | УЧЕЛИТЕЛЬ |
Выход HDMI поддерживает 3 опции HDCP: FORCE-1.4, FORCE-2.2Сила отключения
Пользователь может выбрать его с помощью команды RS232
