Бесшовный многоэкранный видеокоммутатор с 5 входами и 2 выходами с управлением через USB-KVM был разработан для отображения нескольких источников на одном экране и поддержки высокого входного и выходного разрешения.
Коммутатор может объединять до четырех видеосигналов на одном дисплее UHD или HD.
Коммутатор поддерживает 4 входа USB типа A для подключения к ПК и 2 выхода USB для подключения к мыши и клавиатуре.
Пользователь может легко управлять им с помощью кнопок на передней панели, пульта дистанционного управления, команд RS232 или TCP/IP.
Зеркальный выходной порт HDMI B можно использовать для усилителя звука, захвата видео (с переходником HDMI на USB) или удаленного дисплея (с преобразователем HDBaseT).
Область применения:
Домашний кинотеатр;Видео-конференция;Мониторинг безопасности;Презентация и трансляция;Система обучения;Финансовый анализ акций;Игры Киберспорт;Медицинский дисплей.
Быстрое переключение режимов отображения без единого окна
Поддержка управления мышью/клавиатурой на платформах Windows, Linux и Mac.
Поддержка LPCM, AC3, DD+, DTS, DTS-HD, до 7.1 аудиоканала

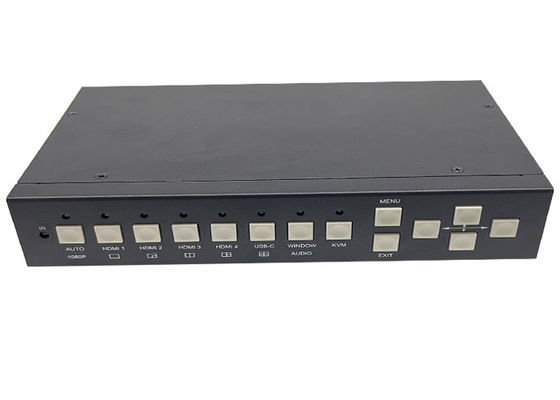

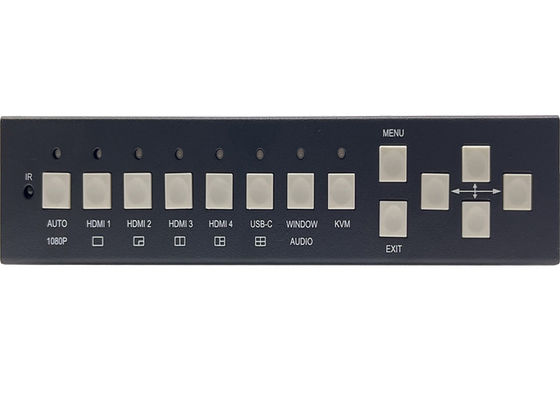

Передний
| Имя | Описание |
| АВТО |
НажиматьАВТОкнопка для включения или отключения функции автоматического переключения в режиме отображения одного окна Длительное нажатие этой кнопки в течение 3 секунд изменит выходное разрешение на 1080p60. |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Нажмите эти кнопки, чтобы напрямую выбрать HDMI 1, 2, 3, 4 или USB-C (только видео) в качестве источника входного сигнала для дисплея WIN 1. Нажмите и удерживайте эти кнопки в течение 3 секунд, чтобы выбрать SINGLE, PIP, Режим Multiview PBP, 3xWIN или 4xWIN |
|
ОКНО, АУДИО |
Продолжайте нажимать эту кнопку, в окне 1 или 2 появится рамка…, затем нажмите одну кнопку входа, например HDMI 1.,а затем HDMI 1 отобразится в текущем выбранном окне.
Обратите внимание: при работе в режиме, отличном от SINGLE, светодиод всегда горит. |
| КВМ |
Продолжить Нажмите эту кнопку, на экране появится одна рамка в окне 1, 2, 3 или 4, после чего пользователь сможет выбрать одно окно дисплея в качестве источника KVM. Например, если выбрать WIN 2 в качестве источника KVM, задняя USB-клавиатура/мышь переключится на USB-хост-устройство, отображаемое на WIN 2. |
|
МЕНЮ,ВЫХОД,
|
Кнопки навигации по экранному меню |

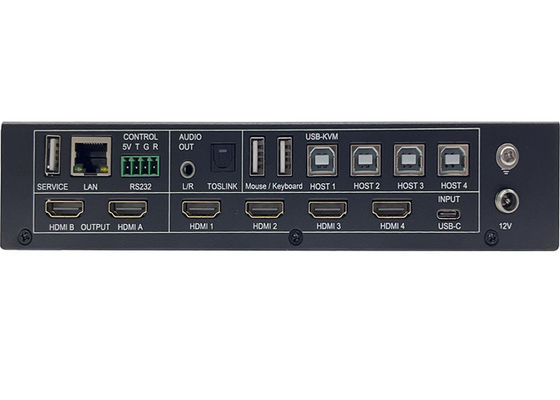

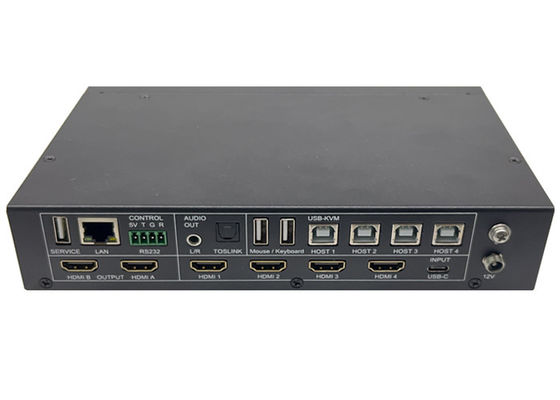

Задний
| Имя | Описание |
| HDMI А, Бвне |
Масштабирование выхода HDMI до 3840x2160@60 HDMI Аэто основной результат |
| ВХОДс | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (только видео) |
| USB-сервис | Используется для обновления прошивки |
| локальная сеть |
TCP/IP-управление.Параметры по умолчанию следующие IP-адрес: 192.168.0.247;Подмаска: 255.255.255.0 ШЛЮЗ: 192.168.0.1;НЕТПОРТ: 2000 г. Все параметры могут быть изменены командой RS232. |
| RS232контроль |
4-контактный разъем «папа Феникс» Скорость передачи данных по умолчанию 9600, 8 бит данных, 1 стоповый бит, без четности. Скорость передачи данных можно изменить через экранное меню. 5Возначает выход 5 В;
гозначает «Земля» |
| АУДИО ВЫХОД | Выход 3,5 мм L+R и оптический цифровой выход Toslink |
| КВМ |
USB-разъемы для подключения к ПК или мыши/клавиатуре 4 порта USB типа B, подключенные к ПК 2 порта USB типа A для подключения мыши или клавиатуры Связь между видеовходами и USB-хост-устройствами следующая. HDMI 1<> Хост 1, HDMI 2<> Хост 2, HDMI 3<> Хост 3, HDMI 4<> Хост 4, USB-C <> Хост 4 В настоящее время HDMI 4 и USB-C нельзя использовать в качестве источника KVM. |
| 12В | Адаптер питания 12 В для подключения |
| Число | Описание |
| 1 | Возврат/Выход |
| 2 | Выбор видеовхода |
|
3 |
Навигация по экранному меню Меню (Ввод), ВВЕРХ, ВНИЗ, ЛЕВО ПРАВО |
| 4 | Выбор режима мультипросмотра |
| 5 | Выбор аудиовхода |
| 6 |
Выбор USB-KVM. То же самое с функцией передней кнопки KVM. |
Пользователь может выбрать следующие режимы EDID с помощью команды RS232 или навигации по экранному меню.
| Число | режим EDID | Число | режим EDID |
| 1 | 4К60-2.0Ч | 10 | 1600x1200 |
| 2 | 4К60-5.1Ч | 11 | 1440x900 |
| 3 | 4К30-2.0Ч | 12 | 1360x768 |
| 4 | 4К30-5.1Ч | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | АВТО |
| 7 | 720P | 16 | 4К60-7.1Ч |
| 8 | 1920x1200 | 17 | 4К30-7.1Ч |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | ПОЛЬЗОВАТЕЛЬ |
Выход HDMI поддерживает 3 варианта HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF.
Пользователь может выбрать его с помощью команды RS232.
Коммутатор поддерживает видеовход с несколькими разрешениями до 3840x2160@60 и поддерживает несколько аудиоформатов, таких как LPCM, AC3, DD+, DTS, DTS-HD, а также функцию сквозной передачи до 7.1 каналов через кабель HDMI.
Пользователь может управлять громкостью звука, когда аудиовход имеет формат LPCM.
Обратите внимание, что входной порт USB-C поддерживает только звук LPCM 2.0.
Коммутатор поддерживает следующее разрешение видеовыхода с помощью мощного механизма масштабирования.
| Число | Выходное разрешение | Число | Выходное разрешение |
| 1 | 4096x2160p, 60 Гц | 8 | 1920x1080p 60 Гц |
| 2 | 4096x2160p 50 Гц | 9 | 1920x1080p 50 Гц |
| 3 | 3840x2160p, 60 Гц | 10 | 1360x768p, 60 Гц |
| 4 | 3840x2160p 50 Гц | 11 | 1280x800p 60 Гц |
| 5 | 3840x2160p 30 Гц | 12 | 1280x720p 60 Гц |
| 6 | 3840x2160p 25 Гц | 13 | 1280x720p 50 Гц |
| 7 | 1920x1200p60Гц РБ | 14 | 1024x768 60 Гц |
Коммутатор поддерживает 5 категорий режимов многоэкранного отображения.
ОДИНОЧНЫЙ, PIP, PBP, 3xWIN, 4xWIN
Пользователи могут выбирать различные операции для разных режимов многопросмотра следующим образом:
ОДИНОЧНЫЙ: Выбор входов
PIP: выбор входов, выбор соотношения сторон экрана, размер дополнительного окна и выбор положения.
PBP, 3xWIN, 4xWIN: выбор входов, выбор соотношения окон, формат дисплея
Распределение многопросмотровых окон следующим образом.
Пользователь может создавать больше макетов с помощью команд RS232 или навигации по экранному меню.
