Процессор 3x3 HDMI с 4 входами и 9 выходами

Введение

Процессор 3x3 hdmi с 4 входами и 9 выходами является высокопроизводительным процессором видеосигнала HDMI 2.0.

Он может быть использован как процессор скрещивания видеостены или как бесшовный коммутатор матрицы с 4 входами и 16 выходами.

Все автономные выходной дисплей или видеостенный дисплей могут работать в режиме многообразия с максимум 4 окнами.

1.Дизайн панели

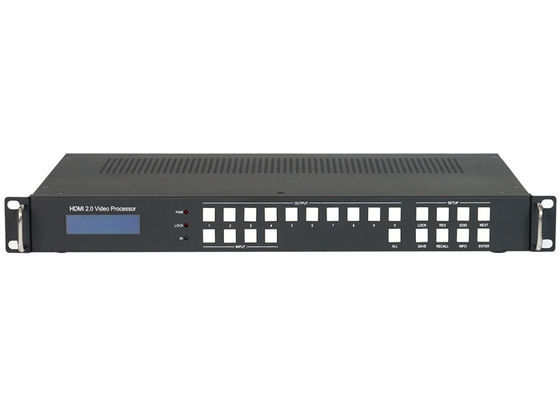

2.1 Вид спереди

• LCM дисплей: отображает статус маршрутизации каждого канала в матрице.
• Выберите:12...9, 0, ВСЕ
• ВЫБОР: 1, 2, 3, 4

Нажмите OUTPUT m +INPUT n +ENTER, переключите вход n на выход m

• Кнопка ALL: нажмите ALL + INPUT n + ENTER, переключите вход n на все выходное порты
• Кнопка блокировки: держите эту кнопку более 3 секунд, все передние кнопки будут заблокированы и не будут работать.
• Нажмите кнопки RES + OUTPUT m + NEXT + ENTER с руководством переднего экрана LCM, чтобы изменить разрешение вывода OUTPUT m
• Нажмите кнопки EDID + INPUT n + NEXT + ENTER с руководством переднего экрана LCM, чтобы изменить режим EDID INPUT n
• Кнопка SAVE: Нажмите SAVE+ OUTPUT m +ENTER, сохранить текущее маршрутизация и расположение экрана на сцене m
• Кнопка RECALL: нажмите RECALL+ OUTPUT m + ENTER, загрузка сцены m для отображения текущего
• Кнопка INFO: непрерывно нажимайте кнопку INFO, передняя LCD-панель будет отображать IR ON/OFF, RS232 Baud Rate и IP параметры и т.д.
• IR: IR-приемник, может быть отключен командой RS232
• Процессор 3x3 HDMI с 4 входами и 9 выходами

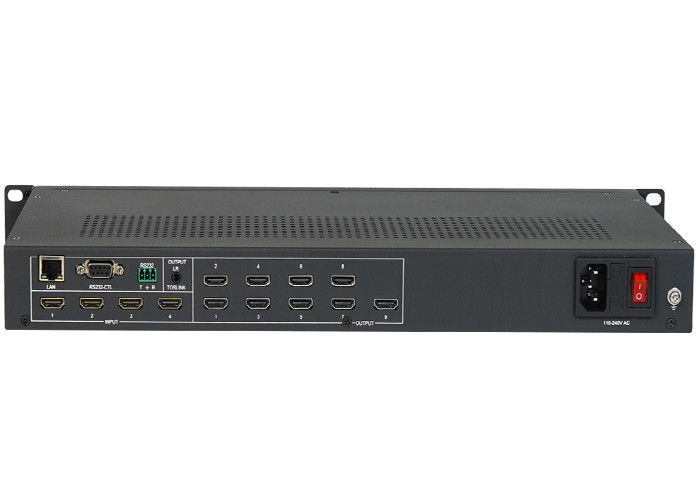

2.2 Заднее видение

• Управление LAN ((TCP/IP или Web Control)

IP-адрес: 192.168.0.247Подмаска: 255.255.255.0Вход: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Учетная запись веб-сайта: admin,пароль: admin

• RS232-CTL

Баудовый коэффициент: 9600

• RS232-Феникс:

Баудовый коэффициент: 9600

T: Главное подразделение -> PC, G: Земля, R: Главное подразделение <- PC

• Входы и выходы

3x3 hdmi видеопроцессор с 4 входами 9 выходами ;1 LR/Toslink ((Spdif-Optical) аудиовыход)

Примечание: аудиовывод можно переключать между IN1, IN2, IN3, IN4 с помощью команды RS232 или PC Tool

Процессор 3x3 HDMI с 4 входами и 9 выходами Фотографии ниже:
