3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor с 4 входами и 12 выходами

Как получить дисплей от точки к точке с помощью светодиодной панели

Шаг 1, подключить входный кабель между источником и одним из входных портов матричного коммутатора.

Шаг 2, подключить выходной кабель между светодиодной панелью и одним выходном портом матричного коммутатора.

Шаг 3, прочтите EDID светодиодной панели с помощью ПК-инструмента и загрузите этот EDID в входный порт матричного коммутатора.

Шаг 4, установить разрешение вывода этого вывода порта как AUTO, или USER. При установке USER, необходимо настроить пользователя определить разрешение сначала,и сделать пользователь определенное разрешение соответствовать физическое разрешение светодиодного панеля идеально

1.Дизайн панели

2.1 Вид спереди

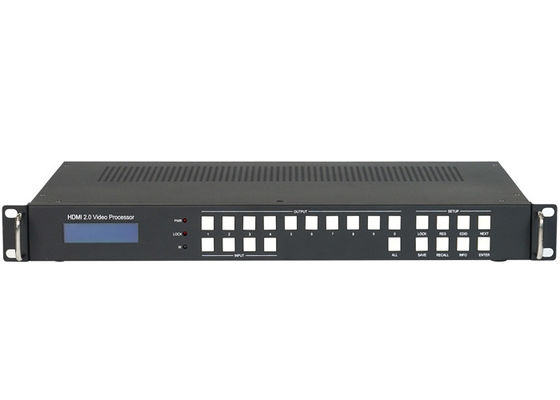

• LCM дисплей: отображает статус маршрутизации каждого канала в матрице.
• Выберите:12...9, 0, ВСЕ
• ВЫБОР: 1, 2, 3, 4

Нажмите OUTPUT m +INPUT n +ENTER, переключите вход n на выход m

• Кнопка ALL: нажмите ALL + INPUT n + ENTER, переключите вход n на все выходное порты
• Кнопка блокировки: держите эту кнопку более 3 секунд, все передние кнопки будут заблокированы и не будут работать.
• Нажмите кнопки RES + OUTPUT m + NEXT + ENTER с руководством переднего экрана LCM, чтобы изменить разрешение вывода OUTPUT m
• Нажмите кнопки EDID + INPUT n + NEXT + ENTER с руководством переднего экрана LCM, чтобы изменить режим EDID INPUT n
• Кнопка SAVE: Нажмите SAVE+ OUTPUT m +ENTER, сохранить текущее маршрутизация и расположение экрана на сцене m
• Кнопка RECALL: нажмите RECALL+ OUTPUT m + ENTER, загрузка сцены m для отображения текущего
• Кнопка INFO: непрерывно нажимайте кнопку INFO, передняя LCD-панель будет отображать IR ON/OFF, RS232 Baud Rate и IP параметры и т.д.
• IR: IR-приемник, может быть отключен командой RS232
• Процессор 3x3 HDMI с 4 входами и 9 выходами

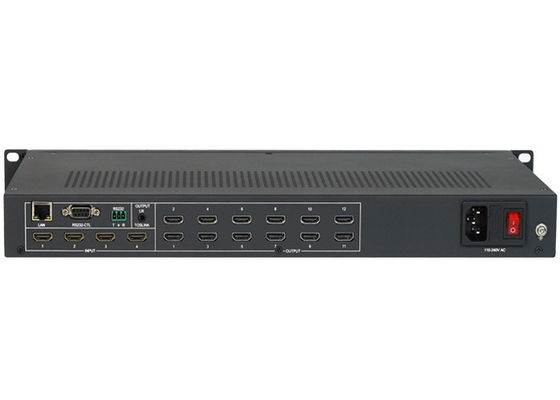

2.2 Заднее видение

• Управление LAN ((TCP/IP или Web Control)

IP-адрес: 192.168.0.247Подмаска: 255.255.255.0Вход: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Учетная запись веб-сайта: admin,пароль: admin

• RS232-CTL

Баудовый коэффициент: 9600

• RS232-Феникс:

Баудовый коэффициент: 9600

T: Главное подразделение -> PC, G: Земля, R: Главное подразделение <- PC

• Входы и выходы

3x3 hdmi видеопроцессор с 4 входами 9 выходами ;1 LR/Toslink ((Spdif-Optical) аудиовыход)

Примечание: аудиовывод можно переключать между IN1, IN2, IN3, IN4 с помощью команды RS232 или PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor с 4 входами 12 выходами изображения ниже:
