1.Введение

Это устройство представляет собой высокопроизводительный UHD HDMI матричный коммутатор с 8x HDMI входами и 9x HDMI выходами.

и внешний 3,5 мм LR входный аудио может быть вставлен на соответствующий HDMI входный поток.

для IN1-4 и OUT1-4

2Ключевые характеристики:

• Поддержка HDMI 2.0/HDCP 2.2
• Поддержка HDMI аудио экстракта
• Поддержка внешнего LR аудио вставки на HDMI потоке
• Поддержка IR матрицы (только IN1-4 и OUT1-4)
• Поддержка управления EDID
• Поддерживающий тест
• Поддержка 4K-HANDLE (4K/1080P) для сопоставления различных дисплеев
• Передняя панель, пульт дистанционного управления, RS232, Ethernet/Web.
• 6х6 8к 8х8 HDMI матрица переключатель HDMI матрица 18 Гбит / с.

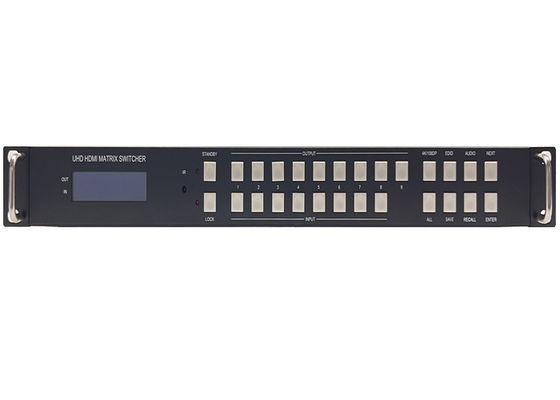

2Передняя панель

• Нажмите STANDBY и удержите в течение 3 секунд, чтобы переключатель вошел или вышел из состояния ожидания.
• Нажмите кнопку LOCK и удерживайте в течение 3 секунд, чтобы заблокировать или разблокировать передние кнопки.
• Нажмите Выход n + Ввод m + Ввод

• Переключение матрицы входа m на выход n

• Нажмите все + ввод m + ввод

• Переключайте вход m на все выходы

• Нажмите кнопку SAVE + OUTPUT n

• Сохранить текущую сцену маршрутизации как сцену n.

  Максимальное количество доступных сцен - 8.

• Нажмите AUDIO + INPUT m + NEXT + ENTER

• Конфигурировать аудио выбор для ВВОда m

  Опция выбора звука для каждого входного порта следующая:

  L/R, встроенный

  Пожалуйста, обратитесь к описанию задней панели для подробного выбора звука;

•

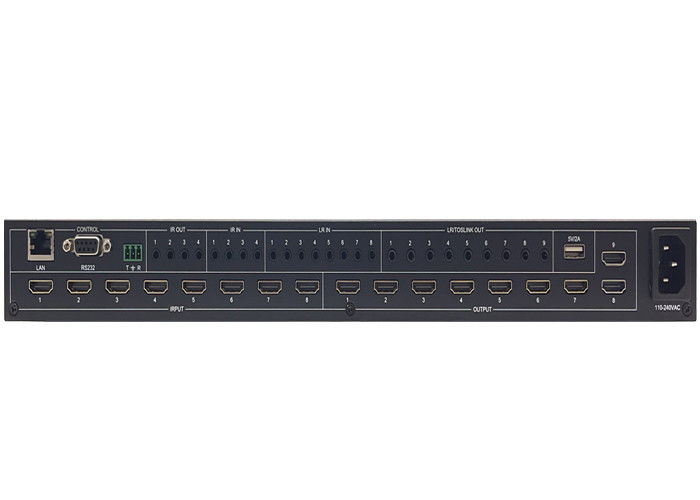

3Задняя панель

• LAN ((10M/100M), RS232 (DB9 и Phoenix соединитель) используются для управления ПК
• 3,5 мм аналоговый аудио входный порт связаны с соответствующим HDMI входным портом.

Если HDMI 1 аудиоисточник выбран с L/R, то аналоговый AUDIO IN LR1 (с ф3.5mm jack)

будет выбран для замены встроенного аудио входа HDMI 1 потока данных.

аудиоисточник выбран с EMBEDDED, затем будет использовать оригинальный встроенный аудио входа

Если входный сигнал DVI, независимо от того, как он настроен,

Система получит внешний аналоговый аудио вход.

4Диаграмма соединения для6х6 8к 8х8

Hdmi Matrix Switcher Hdmi Matrix 18 Гбит / с
